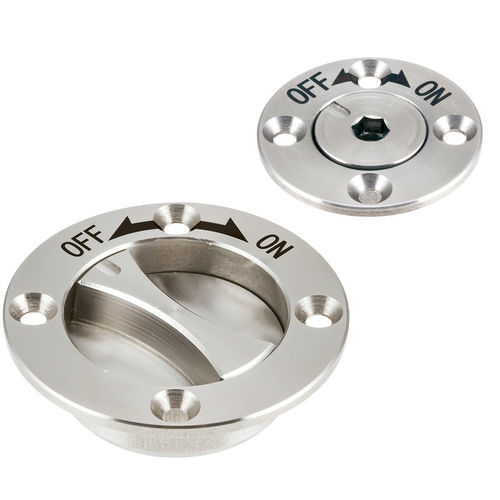

Fijación de 1/4 de vuelta de acero inoxidable QCFC

de muelle

Descripción
Proporciona bloqueo positivo en aplicaciones de cambio rápido donde el elemento de sujeción se inserta y retira con frecuencia. Asegura una fuerza de sujeción constante para evitar un apriete insuficiente o excesivo por parte del operario. El perfil plano con pomo y cuerpo empotrados minimiza las interferencias. Diseñado para usarse con receptáculos QCFC-B (vendidos por separado). El elemento se monta en la pieza y el receptáculo se monta en la base. Al insertarse, los pasadores del elemento se alinean con las ranuras del receptáculo. El muelle interno permite una gama de espesores de pieza de 6 mm o más. Los elementos están marcados con "ON" y "OFF" para indicar la posición de los pasadores. Se incluyen cuatro tornillos avellanados empotrados para el montaje (M2.5X0.45-5L). Cuerpo, pomo, muelle y tornillos son de acero inoxidable.

Medios

• Guía de selección - One-Touch Fasteners (PDF)
• Vídeo del producto (mp4)
• Especificaciones (QCFC-B) (PDF)
• Especificaciones (QCFC) (PDF)

Variantes disponibles (tabla)
Número de pieza | Rango de espesor de placa (mm) | D (mm) | H (mm) | Fuerza de apriete (Lbs) | Fuerza de retención (Lbs) | Usar con receptáculo
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Características / especificaciones técnicas

• Modelo: QCFC
• Perfil plano con pomo y cuerpo empotrados para minimizar interferencias
• Material: cuerpo, pomo, muelle y tornillos de acero inoxidable
• Rango de espesores admitidos: 6 mm o más
• Montaje: incluidos cuatro tornillos avellanados empotrados (M2.5X0.45-5L)
• Elementos marcados con "ON" y "OFF" para la posición de los pasadores
• Diseñado para usarse con receptáculos QCFC-B (receptáculos vendidos por separado)
• Diámetros disponibles: 28 mm y 39 mm (según variante)
• Ejemplos de dimensiones y fuerzas por variante: D 28 mm / H 10.7 mm — apriete/retención 13.5 lbs; D 39 mm / H 16.5 mm — apriete/retención 6.7 lbs
