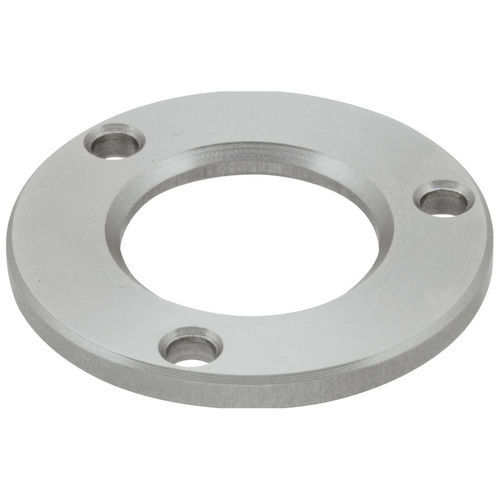

Espaciador de acero inoxidable QCASP series

Descripción
Este separador está diseñado para su uso con las fijaciones de apriete quarter-turn One-Touch indicadas más abajo. Posiciona y soporta la cabeza de apriete para asegurar un acoplamiento correcto y una distribución uniforme de la carga. El montaje se realiza con los tornillos avellanados suministrados. Fabricado en acero inoxidable 303 para resistencia a la corrosión en entornos industriales.

Product Types

• QCASP — Spacers for One-Touch clamping fasteners

Available Parts

• ID 150286 — QCASP25-03-SUS: D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm; compatible con: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• ID 150287 — QCASP34-03-SUS: D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm; compatible con: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS

Media

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)

Características / Especificaciones técnicas

• Material: acero inoxidable 303
• Montaje: utilizar los tornillos avellanados incluidos
• Series de abrazaderas compatibles: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• Piezas disponibles y dimensiones clave: QCASP25-03-SUS (D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm); QCASP34-03-SUS (D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm)
