Fijación de 1/4 de vuelta de acero zincado QCSJ

para panelesde leva

Resumen del producto
Estos receptáculos de leva están diseñados para su uso con sujetadores de eje de cuarto de giro (one-touch). Disponibles en configuraciones de montaje en placa y en eje. Fabricados en acero 4140 con recubrimiento electroless para protección de superficie. Idóneos para ensamblajes industriales que requieren acoplamiento rápido y posicionamiento repetible.

Tipos de producto
Receptáculos con brida para montaje en placa compatibles con los sujetadores de eje de la serie QCSJ. Cuerpo de acero, configuración para montaje en placa en paneles o soportes.

Pieza seleccionada

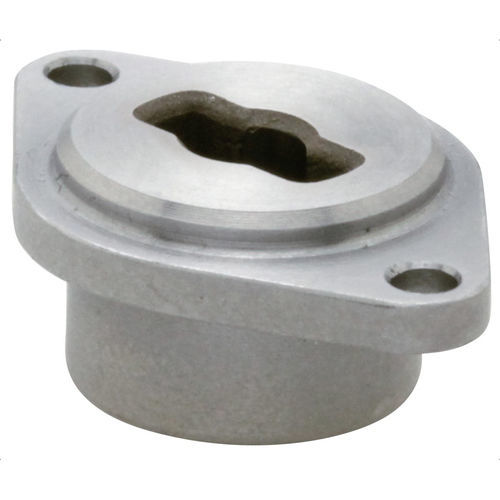

RECEPTÁCULO DE CAMA (LEVA) - MONTAJE EN PLACA

Opciones / Tabla
ID: 134103
SKU: QCSJ0514-B
Número de pieza: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8 (hasta la parte superior de la brida)
H1 (mm): 1,5 (altura del hombro)
H2 (mm): 2 (altura de la brida)
W (mm): 17 (ancho total)
Tamaño SHCS: M2x0.4-5L
Usar con abrazadera de acoplamiento de eje: QCSJ0514A

Medios incluidos (sin enlaces)
Guía de selección - Sujetadores One-Touch (PDF)
Especificaciones sujetadores y receptáculos QCSJ (PDF)
Vídeo del producto (mp4)

Especificaciones técnicas

• Material: acero 4140
• Acabado: recubrimiento electroless
• Tipo de montaje: montaje en placa (también disponible en montaje en eje)
• Diámetro de la ranura del pasador: 5 mm
• Diámetro del hombro (D1): 14 mm
• Diámetro de la base (D2): 13 mm
• Longitud total (L): 25 mm
• Distancia entre orificios de montaje (L1): 21 mm
• Altura hasta la parte superior de la brida (H): 8 mm
• Altura del hombro (H1): 1,5 mm
• Altura de la brida (H2): 2 mm
• Ancho total (W): 17 mm
• Tamaño SHCS: M2x0.4-5L
• Abrazadera de acoplamiento de eje compatible: QCSJ0514A
