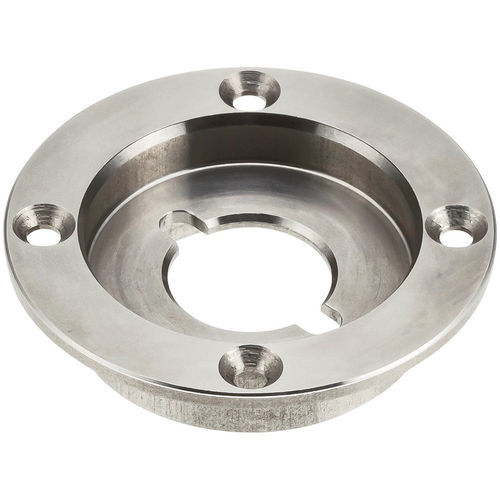

Fijación de 1/4 de vuelta de acero inoxidable QCFC-B

para paneles

Descripción
Receptáculo diseñado para usar con los cierres QCFC de perfil plano y cuarto de giro. Montaje con cuatro tornillos avellanados empotrados (incluidos: M2.5X0.45-5L). Adecuado para placas con espesor de 6 mm o más. Cuerpo en acero inoxidable 303; tornillos en acero inoxidable.

Documentos

• Guía de selección - Sujetadores One-Touch
• Vídeo del producto
• Especificaciones (QCFC-B)
• Especificaciones (QCFC)

Tipos de producto
Receptáculos para cierres QCFC de apriete plano. Las variantes difieren en diámetro exterior (D) y altura total (H) según la aplicación y el diseño de la placa.

Piezas disponibles (tabla)
Encabezado: ID | SKU | Número de pieza | Rango de espesor de placa (mm) | D | H | Uso con cierre 1/4 giro | PN
189643 | QCFCH0628-B-SUS | QCFCH0628-B-SUS | 6 o más | 28 | 5.2 | CFCH0628-SUS |
189511 | QCFC0639-B-SUS | QCFC0639-B-SUS | 6 o más | 42 | 10.5 | QCFC0639-SUS |

Especificaciones técnicas

• Uso previsto: con cierres QCFC de perfil plano y cuarto de giro
• Montaje: asegurado con cuatro tornillos avellanados empotrados (incluidos) — M2.5X0.45-5L
• Espesor de placa de montaje: 6 mm o más
• Material del cuerpo: acero inoxidable 303
• Material de los tornillos: acero inoxidable
• Diámetros exteriores disponibles (D): 28 mm y 42 mm
• Alturas totales disponibles (H): 5,2 mm y 10,5 mm
• Ejemplos de SKU: QCFCH0628-B-SUS, QCFC0639-B-SUS
