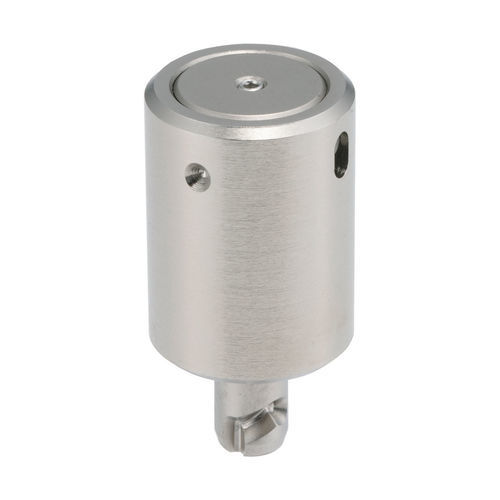

Fijación de 1/4 de vuelta de acero inoxidable QCSJS

Descripción del producto
Este elemento de fijación de montaje en eje de cambio rápido ofrece bloqueo positivo de un cuarto de giro para aplicaciones con inserciones y retiradas frecuentes. Diseñado para proporcionar una fuerza de apriete constante y reducir el riesgo de apriete insuficiente o excesivo por parte del operario. Para uso con receptáculos QCSJS-S y QCTHS-B; el elemento se monta en un eje para alcance extendido y el receptáculo se monta en la base. Las clavijas del elemento se acoplan con las ranuras del receptáculo y se bloquean con una rotación de 90°. Cuerpo: acero 1045 con recubrimiento de níquel electrolítico; pasador: acero inoxidable 303.

Materiales

• Cuerpo: acero 1045, acabado niquelado electrolítico
• Pasador: acero inoxidable 303

Compatibilidad

• Diseñado para usarse con receptáculos QCSJS-S y QCTHS-B (p. ej. QCSJS0822-S, QCTHS0834-B)

Funcionamiento

• Montado en un eje para alcance extendido; receptáculo montado en la base
• La inserción alinea las clavijas del elemento con las ranuras del receptáculo
• Girar el elemento un cuarto de giro (90°) para bloquear
• Proporciona fuerza de apriete constante para reducir sub/sobre apriete

Opciones de referencias disponibles
Detalle: ID | SKU | Número de pieza | D mm | D1 mm | Fuerza de apriete (Lbs) | Usar con receptáculo de bloqueo

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Medios

• Hoja de especificaciones (PDF)
• Guía de selección - One-Touch Fasteners (PDF)
• Video del producto disponible

Especificaciones técnicas

• Modelo / serie: QCSJS
• Ejemplo de pieza: QCSJS0822A (ID 142229)
• D (diámetro): 22 mm
• D1: 8 mm
• Fuerza de apriete: 90 lbs
• Material del cuerpo: acero 1045
• Acabado del cuerpo: niquelado electrolítico
• Material del pasador: acero inoxidable 303
• Tipo de montaje: montaje en eje
• Funcionamiento: bloqueo positivo por cuarto de giro
• Receptáculos compatibles: QCSJS-S, QCTHS-B (p. ej. QCSJS0822-S, QCTHS0834-B)
