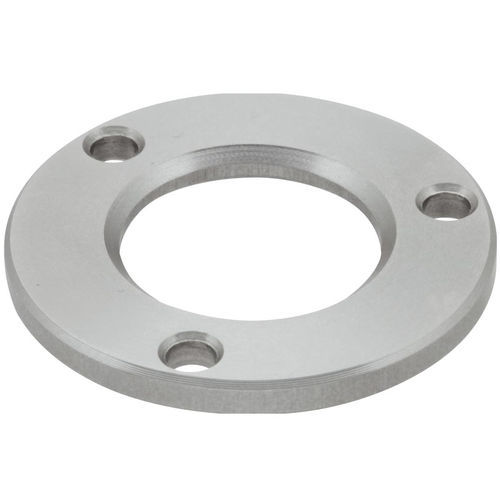

Espaciador de acero inoxidable QCTHSA

Descripción del producto
Este espaciador está diseñado para su uso con los cerramientos de cuarto de giro de alta resistencia QCTHSA. Fabricado en acero inoxidable 303, proporciona resistencia a la corrosión adecuada para montajes industriales. Disponible en dos diámetros generales para las medidas habituales de QCTHSA.

Tipos de producto

• QCTHSA-SUS — espaciador en acero inoxidable 303 para cerramientos de cuarto de giro QCTHSA

Piezas / opciones de pieza (tabla)

• QCTHSA25-03-SUS — D: 25 mm; D1: 14 mm (tol. +0.1/-0.0); D2: 2.3 mm; Dp (P.C.D.): 21 mm; H: 3 mm (±0.05)
• QCTHSA34-03-SUS — D: 34 mm; D1: 18 mm (tol. +0.1/-0.0); D2: 3.5 mm; Dp (P.C.D.): 28 mm; H: 3 mm (±0.05)

Medios / Documentos

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones (QCTHSA) (PDF)

Especificaciones técnicas

• Material: acero inoxidable 303
• Uso previsto: espaciador para cerramientos de cuarto de giro de alta resistencia QCTHSA
• Diámetros disponibles (D): 25 mm y 34 mm
• Dimensión D1 (tolerancia +0.1/-0.0): 14 mm (D=25), 18 mm (D=34)
• Dimensión D2: 2.3 mm (D=25), 3.5 mm (D=34)
• P.C.D. (Dp): 21 mm (D=25), 28 mm (D=34)
• Altura H (±0.05 mm): 3 mm (ambas variantes)
• Tolerancias: D1 +0.1/-0.0; H ±0.05 mm
