Fijación de 1/4 de vuelta de plástico QCPCS series

de acero inoxidablepara panelesde rosca

Descripción

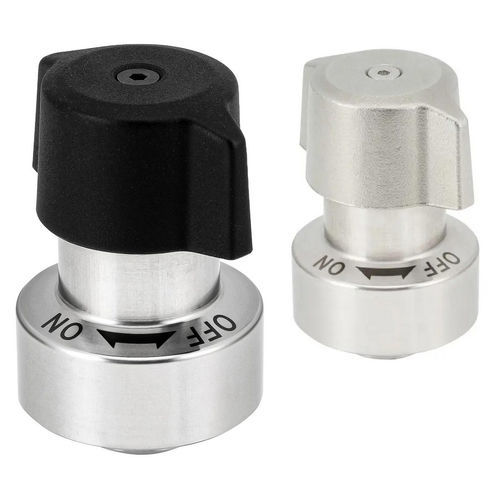

El cierre de cuarto de giro QCPCS proporciona bloqueo positivo para útiles y fijaciones de cambio rápido con inserciones y retiradas frecuentes. El cierre se acopla a un pasador de sujeción compatible (pasadores serie QCPCS vendidos por separado) y se bloquea mediante cuatro bolas tras un cuarto de giro del pomo. Girar el pomo a OFF libera las bolas para retirar la pieza.

Opciones de piezas

• SKU 150618 / Pieza QCPCS0625-20; Pomo: plástico; Rango: 3 a 20 mm; Rosca: M2×0.40 profundidad 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14.7; Fuerza de apriete: 33.7 lbs; Fuerza de retención: 101 lbs; Usar con pasador: QCPCS0625-M
• SKU 150619 / Pieza QCPCS0625-20-SUS; Pomo: acero inoxidable; Rango: 3 a 20 mm; Rosca: M2×0.40 profundidad 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14.7; Fuerza de apriete: 33.7 lbs; Fuerza de retención: 101 lbs; Usar con pasador: QCPCS0625-M
• SKU 150621 / Pieza QCPCS0834-20; Pomo: plástico; Rango: 3 a 20 mm; Rosca: M3×0.50 profundidad 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16.0; Fuerza de apriete: 56.2 lbs; Fuerza de retención: 168 lbs; Usar con pasador: QCPCS0834-M
• SKU 150622 / Pieza QCPCS0834-20-SUS; Pomo: acero inoxidable; Rango: 3 a 20 mm; Rosca: M3×0.50 profundidad 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16.0; Fuerza de apriete: 56.2 lbs; Fuerza de retención: 168 lbs; Usar con pasador: QCPCS0834-M

Medios

• Guía de selección – One-Touch Fasteners (PDF)
• Vídeo del producto que muestra el funcionamiento QCPCS (MP4)
• Especificaciones (PDF)

Especificaciones técnicas

• Serie / Modelo: QCPCS
• Función: cierre de cuarto de giro, retención por pasador, bloqueo positivo con cuatro bolas
• Material del cuerpo: acero inoxidable 303
• Opciones de pomo: acero inoxidable 300 o plástico negro
• Material de las bolas: acero inoxidable 440C
• Material del muelle: acero inoxidable 304
• Herraje incluido: tres tornillos de cabeza cilíndrica para montaje
• Diseñado para su uso con pasadores de sujeción serie QCPCS (se venden por separado)
• Para espesores de placa < 6 mm se requiere separador QCASP (se vende por separado)
• Funcionamiento: colocar el cierre sobre el pasador, girar el pomo 90° para bloquear; girar a OFF para liberar
• Opciones de rosca: M2×0.40 (profundidad 4) y M3×0.50 (profundidad 5)
• Rango (espesor de placa): 3 a 20 mm para los SKU listados
• Consulte Opciones de piezas para datos dimensionales y de rendimiento
