Pasador de liberación rápida de acero inoxidable QCMA

Descripción

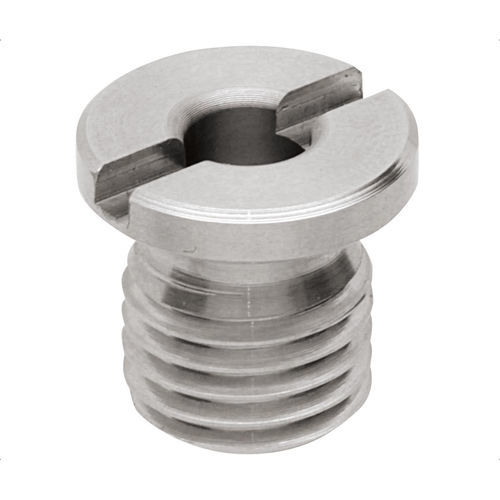

El receptáculo magnético está diseñado para alojar el pasador de bloqueo magnético QCMA0612-M y proporcionar sujeción ligera en aplicaciones de utillajes de cambio rápido. Al insertar el pasador, el imán de neodimio del receptáculo lo retiene para un posicionamiento repetible. El receptáculo puede montarse en orificio ciego o fijarse a una base con la tuerca de bloqueo inoxidable (se vende por separado). La construcción y el imán permiten ciclos frecuentes de inserción/retirada y posicionamiento preciso en entornos industriales.

Pieza seleccionada

• Número de pieza: QCMA0612A
• Nombre del producto: Receptáculo de sujeción magnético

Detalles de la pieza

• Rosca mm: M12 x 1,5 (rosca fina)
• Diámetro interior mm: 6
• Diámetro de brida mm: 16
• Longitud total mm: 15
• Longitud de brida mm: 3
• Longitud de ranura mm: 2
• Ancho de ranura mm: 2,5
• Fuerza de sujeción (lbs): 1,6
• Usar con pasador de sujeción: QCMA0612-M4

Tipos de producto / Notas

• Cuerpo de acero inoxidable (303)
• El receptáculo contiene un imán de neodimio
• Diseñado para sujeción ligera en utillajes de cambio rápido
• Apto para instalación en orificio ciego o fijación con tuerca de bloqueo inoxidable (tuerca vendida por separado)
• Compatible con pasadores de localización para posicionamiento preciso

Especificaciones

• Material: acero inoxidable 303
• Imán: neodimio
• Rosca: M12 x 1,5 (fina)
• Diámetro interior: 6 mm
• Diámetro de brida: 16 mm
• Longitud total: 15 mm
• Longitud de brida: 3 mm
• Longitud de ranura: 2 mm
• Ancho de ranura: 2,5 mm
• Fuerza de sujeción: 1,6 lbs
• Pasador compatible: QCMA0612-M4
• Montaje: usar con tuerca de bloqueo inox o para instalación en orificio ciego (tuerca vendida por separado)
