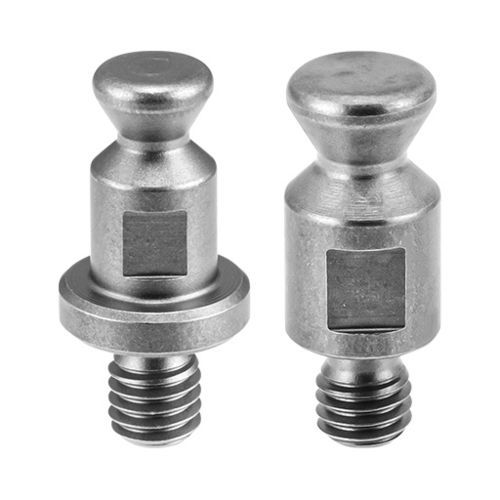

Pasador de liberación rápida para carga pesada QCPCS-M

de acero inoxidable

Descripción
Pernos de sujeción diseñados para los sujetadores de sujeción por pasador de la serie QCPCS heavy-duty. Se montan rápidamente en un solo orificio roscado y están disponibles en dos tipos según la carga admisible requerida. Material estándar: acero inoxidable 630.

Uso
Para su uso con sujetadores QCPCS heavy-duty; optimizado para montaje rápido en un único orificio roscado. Seleccione el tipo de pasador y la rosca según la carga y el sujetador asociado.

Opciones de piezas disponibles (extracto)

• 150620 | QCPCS0625-M4-SUS | Tipo B | Rosca M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Usar con QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Tipo A | Rosca M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Usar con QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Tipo B | Rosca M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Usar con QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Tipo A | Rosca M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Usar con QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Tipo A | Rosca M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Usar con QCPCS0834-20, QCPCS0834-20-SUS

Controles de opciones de pieza en la página

• Rosca mm: M4×0.70, M5×0.80, M6×1.00
• Diámetro del cuerpo mm: 6, 8

Medios y documentos (listados en la página)

• Guía de selección - One-Touch Fasteners (PDF)
• Especificaciones (PDF)
• Vídeo del producto (mp4)

Especificaciones técnicas

• Material: acero inoxidable 630
• Montaje: se instala en un único orificio roscado
• Tamaños de rosca disponibles: M4×0.70, M5×0.80, M6×1.00
• Dos tipos de pasador disponibles según la carga admisible
• Diseñado para su uso con sujetadores QCPCS heavy-duty
• SKUs y datos dimensionales típicos incluidos en las opciones de piezas (rosca, diámetro, anchos, alturas)
