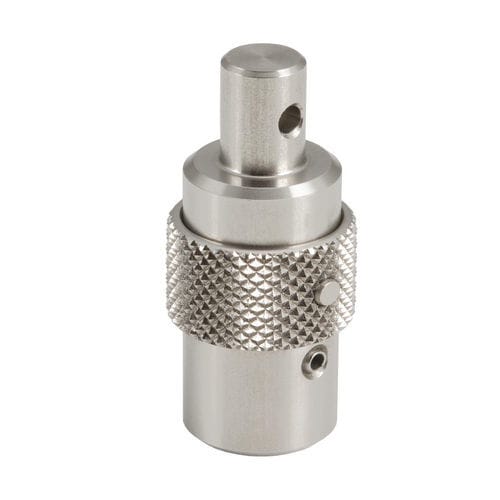

Fijación de 1/4 de vuelta de acero inoxidable QCSJLK

de leva

Descripción del producto
Esta abrazadera de acoplamiento de eje se bloquea en un receptáculo al girar el eje 90°. Se utiliza una chaveta de muelle (no incluida) para fijar la abrazadera en la ranura de leva del receptáculo. Para desenganchar, empuje el collar hacia arriba y gire el eje en sentido contrario. Cuerpo en acero inoxidable 303. Adecuada para aplicaciones de bloqueo axial rápidas y repetibles en conjuntos mecánicos.

Opciones de pieza (tabla)

• ID: 150288 | SKU: QCSJLK1118A | Número de pieza: QCSJLK1118A | D: 8 mm | Diámetro del collar: 18 mm | Diámetro del eje: 15 mm | Diámetro del orificio: 3 mm | Diámetro: 11 mm | Altura del cuerpo: 32.5 mm | Altura del pasador: 12 mm | Altura centro cuerpo-hasta-orificio: 6 mm

Medios disponibles

• Guía de selección - Sujetadores de un solo toque (PDF)
• Especificaciones (PDF)
• Vídeo del producto (MP4)

Especificaciones técnicas

• Funcionamiento: se bloquea en el receptáculo girando el eje 90°; empuje el collar y gire el eje en sentido contrario para desenganchar
• Requiere una chaveta de muelle (no incluida) para fijar la abrazadera en la ranura de leva del receptáculo
• Material del cuerpo: acero inoxidable 303
• Diámetro del pasador: 8 mm
• Diámetro del collar: 18 mm
• Diámetro del eje: 15 mm
• Diámetro del orificio: 3 mm
• Diámetro: 11 mm
• Altura del cuerpo: 32.5 mm
• Altura del pasador: 12 mm
• Altura centro cuerpo-hasta-orificio: 6 mm
