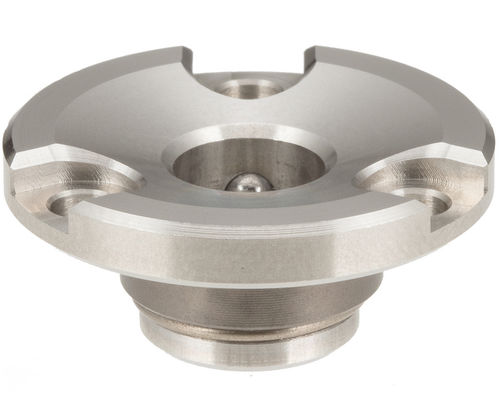

Fijación de 1/4 de vuelta de acero inoxidable QCTHS-B

de rosca

Visión general
Casquillo de montaje empotrado diseñado para su uso con los sujetadores de cuarto de giro heavy-duty de la serie QCTHS y los sujetadores retráctiles correspondientes. El casquillo se fija con tres tornillos de cabeza baja M3 x 0,50 × 6 mm (incluidos) y está pensado para ensamblajes industriales que requieren fijación por cuarto de giro con bloqueo.

Materiales

• Cuerpo: acero inoxidable 303 con recubrimiento de niquelado sin electrolito
• Bolas: acero inoxidable 440C
• Casquillo: acero inoxidable 440C templado y revenido
• Anillo de retención: acero inoxidable 304

Tipos de producto

• QCTHS-B Casquillos — cuerpo de acero, para uso con sujetadores heavy-duty QCTHS / QCTHSA

Ejemplo de pieza

• QCTHS0834-B (ID 136890) — Rosca: M3 x 0,50 (profundidad 6 mm); Dimensiones clave: D = 26 mm, h9 = 14 mm, D1 = 8 mm, D2 = 20 mm, P.C.D. = 11,5 mm, L = 3,5 mm, L1 = 1,5 mm. Uso con sujetadores heavy-duty: QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. Uso con sujetadores retráctiles heavy-duty: QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Abrazadera de acoplamiento de eje compatible: QCSJS0822A.

Notas
Casquillo previsto para su uso con los sujetadores QCTHS / QCTHSA mencionados. Herrajes de montaje (3 × M3 x 0,50 × 6 mm tornillos de cabeza baja) incluidos.

Especificaciones técnicas

• Tipo de montaje: empotrado
• Tornillos de montaje incluidos: 3 × M3 x 0,50 × 6 mm tornillos de cabeza baja
• Material y acabado del cuerpo: acero inoxidable 303, niquelado sin electrolito
• Bolas: acero inoxidable 440C
• Casquillo: 440C templado y revenido
• Anillo de retención: acero inoxidable 304
• Ejemplo de pieza compatible: QCTHS0834-B (ID 136890)
• Rosca: M3 x 0,50, profundidad 6 mm
• Dimensiones clave (ej. QCTHS0834-B): D = 26 mm; h9 = 14 mm; D1 = 8 mm; D2 = 20 mm; P.C.D. = 11,5 mm; L = 3,5 mm; L1 = 1,5 mm
• Sujetadores heavy-duty compatibles: variantes de la serie QCTHS listadas arriba
• Sujetadores retráctiles heavy-duty compatibles: variantes de la serie QCTHSA listadas arriba
• Abrazadera de acoplamiento de eje compatible: QCSJS0822A
