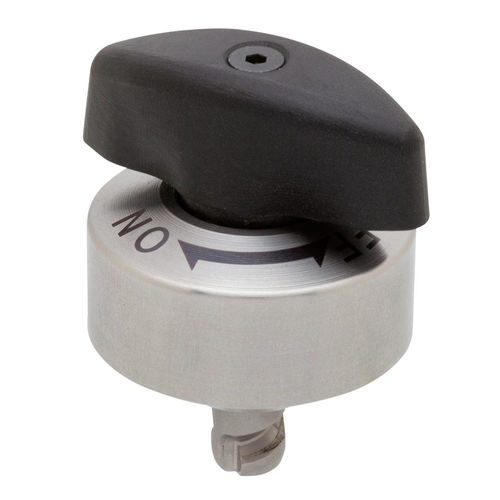

Fijación de 1/4 de vuelta de acero inoxidable QCTHS

de plásticopara panelesde leva

Resumen del producto
Cerradura positiva de cuarto de giro para aplicaciones de cambio rápido con inserciones y extracciones frecuentes. Proporciona fuerza de apriete constante para evitar apriete insuficiente o excesivo. Diseñado para montarse en el utillaje; el receptáculo de leva correspondiente se monta en la base. El resorte integrado admite un rango de espesores del utillaje. Un cuarto de giro del pomo alinea y bloquea el fijador; posiciones ON/OFF indicadas. Compatible con pasadores de localización para posicionado de alta precisión.

Tipos de producto

• QCTHS — Fijador de cuarto de giro, pomo plástico, vástago de acero
• QCTHS-S — Fijador de cuarto de giro, pomo inoxidable, vástago de acero

Opciones de pieza (tabla)
Encabezado: ID | SKU | Número de pieza | Material del pomo | Rango de espesor de placa (mm) | Rosca | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V grados | Fuerza de sujeción (lbs) | Usar con receptáculo N.º de pieza | PN
Fila: 136888 | QCTHS0834-20 | QCTHS0834-20 | Plástico | 6 a 20 | M3x0.50 - Prof. 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (ninguno)

Materiales multimedia

• Guía de selección - One-Touch Fasteners (PDF)
• Vídeo del producto (MP4)
• Especificaciones (PDF)

Especificaciones técnicas

• Cuerpo: acero inoxidable 303 con niquelado químico.
• Pines: acero inoxidable 440C.
• Pomo: plástico negro (QCTHS). QCTHS-S usa pomo de acero inoxidable.
• Vástago: acero SKS3, niquelado químicamente y templado.
• Resorte: acero inoxidable 304.
• Herrajes de montaje: tres tornillos de cabeza cilíndrica con hexágono interior en acero inoxidable incluidos (M3 x 0.5, 6 mm de longitud).
• Funcionamiento: bloqueo positivo por cuarto de giro; el resorte permite rango de espesores; marcado ON/OFF; compatible con pasadores de localización para posicionamiento preciso.
• Ejemplo QCTHS0834-20: rango de espesor de placa 6–20 mm; rosca M3x0.50 (profundidad 6 mm); D=8 mm; D1=18 mm; D2=34 mm; D3=40 mm; P.C.D.=28 mm; L=16.3 mm; H=31.5 mm; H1=16 mm; V=120°; fuerza de sujeción ≈ 90 lbs; usar con receptáculo QCTHS0834-B.
