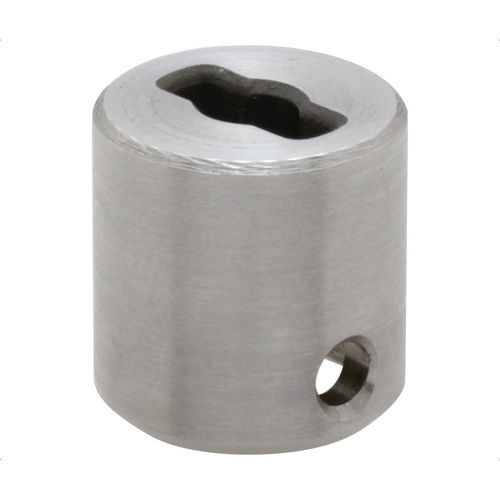

Fijación de 1/4 de vuelta push-fit QCSJ-S

stretch-fit

Descripción
Receptáculos de cuarto de vuelta para montaje en eje, diseñados para usarse con sujetadores de montaje en eje de la serie QCSJ. Disponibles en configuraciones para montaje en placa y montaje en eje. Mecanizados en acero 4140 y con acabado de niquelado químico para protección contra la corrosión y tolerancias constantes. Indicados para conjuntos industriales que requieren acoplamiento a cuarto de vuelta y alineación repetible. Instalación mediante ajuste por presión o sujeción en eje conforme a las recomendaciones de la serie de sujetadores.

Opciones de piezas / Tabla
ID | SKU | Número de pieza | D (mm) D+.08/+.04 | D1 (mm) | D2 (mm) h9 | H (mm) | H1 (mm) | Usar con abrazadera de acoplamiento de eje
136795 | QCSJ0514-S | QCSJ0514-S | 5 | 3 | 14 | 14.5 | 11 | QCSJ0514A

Tipos de producto

• Receptáculos: configuraciones para montaje en placa y en eje
• Uso: para sujetadores de cuarto de vuelta montaje en eje (serie QCSJ)

Características / especificaciones técnicas

• Modelo: QCSJ-S
• Serie de sujetadores compatible: sujetadores QCSJ montaje en eje
• Configuraciones disponibles: montaje en placa, montaje en eje
• Material: acero 4140
• Acabado: niquelado químico (electroless)
• Ejemplo de pieza (de la tabla): QCSJ0514-S — D: 5 mm; D1: 3 mm; D2: 14 mm; H: 14.5 mm; H1: 11 mm; Usar con: QCSJ0514A
