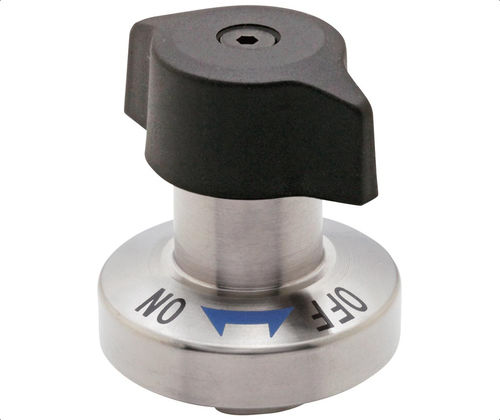

Fijación de 1/4 de vuelta de acero inoxidable QCTHA series

de plásticopara panelesde leva

Descripción del producto
Estos elementos de sujeción retráctiles proporcionan bloqueo positivo en aplicaciones de cambio rápido donde se inserta y retira con frecuencia una pieza o accesorio. Permiten una fuerza de apriete constante, evitando el sub-apriete o sobre-apriete por parte del operario. Están diseñados para usarse con receptáculos de leva (series QCTH-N y QCTH-B). Se incluyen tres tornillos de cabeza cilíndrica con hexágono interior para montaje (M3x0.5 - 6 mm de longitud). Los cuerpos y vástagos están fabricados en acero al carbono 1045 con acabado niquelado químico, o en acero inoxidable 303. Los pasadores son de acero inoxidable 304. El pomo puede ser de plástico negro o de acero inoxidable 304.

Funcionamiento
Tirar de la palanca permite que la placa o el accesorio deslicen sobre la base sin interferencia del elemento de sujeción. Al insertar el elemento en el receptáculo, los pasadores se alinean con las ranuras del receptáculo. Girar el pomo un cuarto de vuelta alinea y bloquea el elemento en su posición. Los elementos están marcados con indicadores "ON" y "OFF" para mostrar la posición de los pasadores.

Tipos de producto

• QCTHA — Retráctil, pomo plástico o inoxidable; vástago de acero o inoxidable. Diseñado para uso con receptáculos de leva QCTH-N y QCTH-B.

Opciones de piezas (tabla)
ID | SKU / Número de pieza | Material del pomo | Material del vástago | Espesor de placa mm | Rosca | D (-0.04/-0.08) | D1 h9 | D2 | D3 | Dp P.C.D. | L | H | H1 | H2 | Fuerza de apriete (Lbs) | Serie de receptáculo
134099 | QCTHA0525-10 | Plástico | Acero | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134101 | QCTHA0525-10S | Inox (pomo) | Acero | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137021 | QCTHA0525-10SUS | Inox | Inox | 6 a 10 | M2x0.40 - Prof. 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134098 | QCTHA0834-14 | Plástico | Acero | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134100 | QCTHA0834-14S | Inox (pomo) | Acero | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137022 | QCTHA0834-14SUS | Inox | Inox | 6 a 14 | M3x0.40 - Prof. 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS

Medios y documentación
Guía de selección y documentos PDF de especificaciones disponibles, así como un vídeo del producto que muestra el funcionamiento del elemento retráctil.

Características / Especificaciones técnicas

• Modelo / Serie: QCTHA (Cuarto de vuelta, retráctil)
• Uso previsto: Placas de cambio rápido; se empareja con receptáculos de leva series QCTH-N y QCTH-B
• Herrajes de montaje incluidos: Tres tornillos de cabeza cilíndrica con hexágono interior, M3 x 0.5, 6 mm de largo
• Cuerpos y vástagos: Acero al carbono 1045 con recubrimiento de níquel químico, o acero inoxidable 303
• Pasadores: Acero inoxidable 304
• Opciones de pomo: Plástico negro o acero inoxidable 304
• Posiciones marcadas: Indicadores "ON" y "OFF" para la posición de los pasadores
• Variantes/roscas disponibles: Variantes de rosca M2 x 0.40 y M3 x 0.40 (ver la tabla de opciones para datos dimensionales completos)
