Fijación de 1/4 de vuelta de acero inoxidable QCSJ

de leva

Descripción del producto

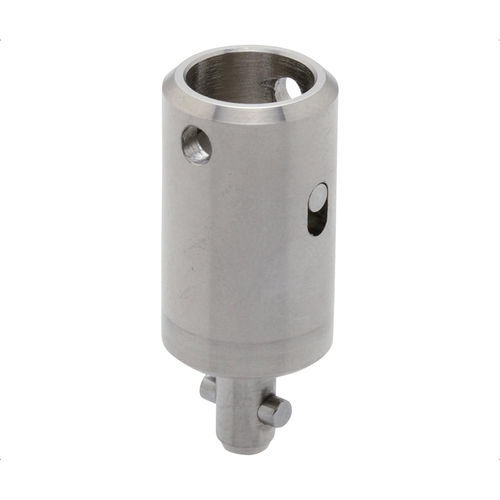

Estos fijadores de montaje en eje, de cuarto de vuelta, ofrecen un bloqueo positivo para utillajes de cambio rápido donde se realizan inserciones y retiradas frecuentes. Diseñados para usarse con receptáculos de leva de la serie QCSJ, el fijador se monta en un eje para mayor alcance mientras que el receptáculo se monta en la base. Al insertar el fijador, los pasadores encajan en las ranuras del receptáculo; una rotación de un cuarto de vuelta alinea y bloquea el fijador, proporcionando una fuerza de apriete constante y reduciendo el riesgo de apriete insuficiente o excesivo por parte del operario. Cuerpo y vástago en acero 1045 con acabado niquelado electrolítico. Pasador en acero inoxidable 304. Resorte en acero inoxidable 304-CSP.

Parte(s) disponible(s)

• QCSJ0514A — Fijador de montaje en eje, acero S45

Tabla de piezas (pieza seleccionada)
ID: 134102
SKU: QCSJ0514A
Número de pieza: QCSJ0514A
D (mm): 5
D1 (mm): 14
D2 (mm): 3
L (mm): 9.5
H (mm): 23.5
H1 (mm): 20
Fuerza de sujeción (Lbs): 13.5
Usar con receptáculo: QCSJ0514-S/-B

Medios y documentación (disponible)
Guía de selección (PDF), Especificaciones del fijador QCSJ (PDF), Video del producto

Características / Especificaciones técnicas

• Fijador de montaje en eje, cuarto de vuelta, para utillajes de cambio rápido
• Funcionamiento: insertar los pasadores en las ranuras del receptáculo, girar un cuarto de vuelta para bloquear
• Diseñado para inserciones/retiros frecuentes; proporciona una fuerza de apriete constante
• Material del cuerpo y vástago: acero 1045 con acabado niquelado electrolítico
• Material del pasador: acero inoxidable 304
• Material del resorte: acero inoxidable 304-CSP
• Uso típico: utilizar con receptáculos de leva serie QCSJ (receptáculo montado en la base)
• Dimensiones clave y datos de la pieza seleccionada: ver la tabla anterior
