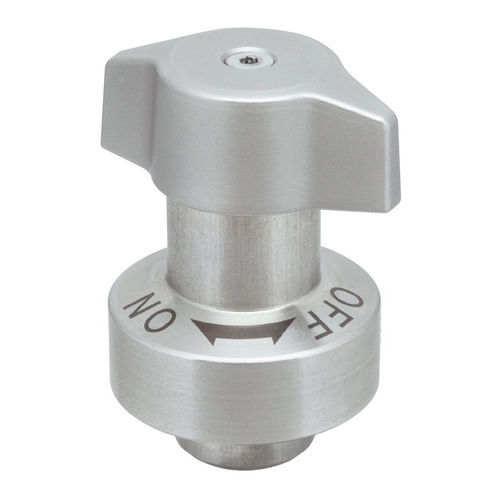

Fijación de 1/4 de vuelta de acero inoxidable QCTHSA-S

para panelesde levade muelle

Resumen
Estos fijadores retráctiles de 1/4 de vuelta proporcionan bloqueo positivo para utillajes de cambio rápido que requieren inserciones y extracciones frecuentes. Ofrecen una fuerza de sujeción constante y evitan un apriete insuficiente o excesivo por parte del operario. Diseñados para usarse con la correspondiente receptáculo de leva indicado más abajo, el fijador se monta en el utillaje y el receptáculo en la base. El muelle interno compensa una gama de espesores de utillaje. Un cuarto de giro del pomo alinea y bloquea el fijador. Los fijadores están marcados con indicadores "ON" y "OFF" que muestran la posición de los pasadores. Se incluyen tres tornillos de cabeza allen para el montaje (M3x0.5 - 6 mm o M2x0.4 - 5 mm). Cuerpo: acero inoxidable 303; vástago: acero SKS3 con recubrimiento de níquel electroless; pasadores: acero inoxidable 420J2; pomo: acero inoxidable 304.

Tipos de producto

• QCTHSA — Pomo plástico, vástago de acero
• QCTHSA-S — Pomo de acero inoxidable, vástago de acero

Listado de piezas (pieza seleccionada)
Pieza: QCTHSA0834-20S
Espesor placa mm: 6 a 20
Rosca mm: M3x0.50 - profundidad 6 mm
Diámetro vástago mm: 8
Diámetro de inserción mm: 18
Diámetro del reborde mm: 34
Diámetro del pomo mm: 40
P.C.D. mm: 28
Longitud del vástago mm: 20
Altura engranada (pomo y reborde) mm: 32.3
Altura total pomo y reborde mm: 43.9

Especificaciones técnicas

• Modelo / Serie: QCTHSA
• Número de pieza seleccionado: QCTHSA0834-20S
• Función: fijador 1/4 de vuelta, retráctil
• Uso previsto: utillajes de cambio rápido con inserciones/extracciones frecuentes
• Rango espesor placa: 6 a 20 mm
• Rosca: M3 x 0.50, profundidad 6 mm
• Diámetro vástago: 8 mm
• Diámetro de inserción: 18 mm
• Diámetro del reborde: 34 mm
• Diámetro del pomo: 40 mm
• P.C.D.: 28 mm
• Longitud del vástago: 20 mm
• Altura engranada (pomo y reborde): 32.3 mm
• Altura total pomo y reborde: 43.9 mm
• Materiales: cuerpo — acero inoxidable 303; vástago — acero SKS3 con recubrimiento de níquel electroless; pasadores — acero inoxidable 420J2; pomo — acero inoxidable 304
• Herrajes incluidos: tres tornillos de cabeza allen (M3x0.5 - 6 mm o M2x0.4 - 5 mm)
• Características: compensación de espesor por muelle; indicadores de posición "ON"/"OFF"; fuerza de sujeción constante; diseñado para emparejarse con receptáculo de leva
