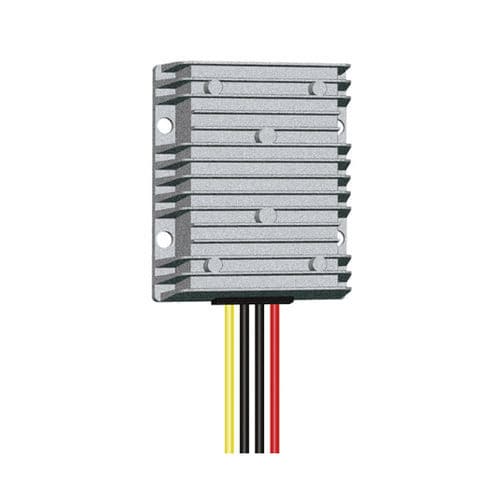

Convertidor DC/DC de aumento de tensión

reguladono aisladoencapsulado

Descripción del producto
Convertidor elevador DC-DC compacto que eleva una entrada nominal de 12V (rango 9–20V) a una salida regulada de 19V ±0,25V. Disponible en corrientes de 3A a 20A. Diseño no aislado con protección IP67 para entornos industriales y móviles exigentes.

Especificaciones clave

• Tensión de entrada: 12V DC (9–20V)
• Tensión de salida: 19V DC ±0,25V
• Corrientes disponibles (modelos): 3A, 5A, 8A, 10A, 15A, 20A
• Potencia de salida: 57W / 95W / 152W / 190W / 285W / 380W
• Eficiencia: hasta 96% (típica 90%)
• Temperatura de trabajo: -20°C a 85°C
• Protecciones: sobrecalentamiento (150°C), sobrecorriente
• Protección de ingreso: IP67
• Certificados: CE, FCC, RoHS

Datos mecánicos

• 3A: 66×58×23 mm — 100 g
• 5A–10A: 74×74×32 mm — 260 g
• 15A–20A: 100×80×38 mm — 500 g

Diseño y construcción

• Topología con rectificación síncrona
• Filtro de condensadores internos de baja ESR para resistencia a altas temperaturas
• Encapsulado en silicona orgánica
• Configuración no aislada entre entrada y salida

Instalación y seguridad

• Respete las marcas de polaridad; no invertir terminales positivos y negativos
• No conectar entrada y salida a la inversa
• Asegúrese de que la potencia de la carga no supere la capacidad del convertidor
• Siga las mejores prácticas de conexionado y puesta a tierra para módulos no aislados

Aplicaciones

• Equipamiento industrial y sistemas de control
• Fuentes de alimentación móviles y para vehículos
• Telecomunicaciones, instrumentación y equipos de campo
