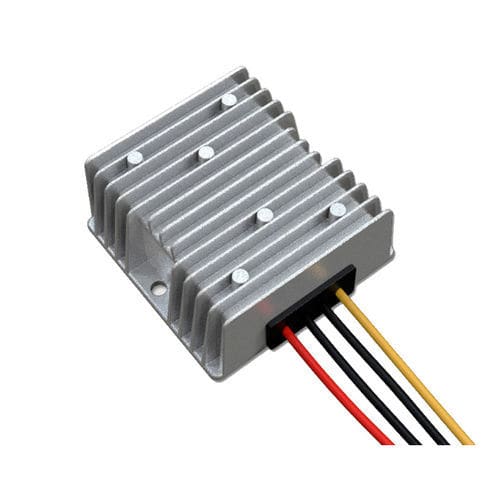

Convertidor DC/DC regulado

no aisladoencapsuladoestanco

Descripción breve
Convertidor DC-DC compacto no aislado que eleva o reduce automáticamente una entrada de 8–40V DC a una salida regulada de 13,8V ±0,25V. Disponible en versiones de 5A–25A y con protección IP67.

Características

• Tecnología de rectificación síncrona
• Filtro de condensador interno de baja ESR para tolerancia a altas temperaturas
• Encapsulado de silicona orgánica
• Protecciones por chip inteligente: sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: típica hasta 96%
• Topología no aislada (entrada y salida comparten referencia común)
• Protección contra ingreso: IP67 (impermeable)

Atención

• Siga estrictamente las instrucciones de la etiqueta para la instalación; no invertir la polaridad (+/−), de lo contrario el módulo y los componentes pueden dañarse
• No conectar entrada y salida al revés; el dispositivo puede dañarse
• La potencia de la carga no debe exceder el valor máximo soportado por el convertidor

Ficha del producto
Nombre del producto: Convertidor DC 8V/40V a 13,8V DC
Tamaño: 74×74×32 mm (5A–10A) ; 100×80×38 mm (15A–25A)
Corriente de salida: 5A, 10A, 15A, 20A, 25A
Potencia de salida: 69W (5A), 138W (10A), 207W (15A), 276W (20A), 345W (25A)
Peso: 0,25 kg (5A–10A) ; 0,5 kg (15A–25A)
Tensión de entrada: DC 8–40V
Eficiencia típica: hasta 96% (medida); eficiencia de transferencia indicada ~90% según la carga
Tensión de salida: DC 13,8V ±0,25V
Protección contra sobrecalentamiento: 150°C
Temperatura de funcionamiento: -20°C a 85°C
Protección contra ingreso: IP67

Especificaciones técnicas

• Rango de tensión de entrada: 8–40 V DC
• Tensión de salida nominal: 13,8 V DC ±0,25 V
• Corrientes de salida disponibles: 5 A, 10 A, 15 A, 20 A, 25 A
• Potencias de salida correspondientes: 69 W, 138 W, 207 W, 276 W, 345 W
• Dimensiones: 74×74×32 mm (variantes pequeñas), 100×80×38 mm (variantes grandes)
• Peso: 0,25 kg (variantes pequeñas), 0,5 kg (variantes grandes)
• Eficiencia: típica hasta 96% (ver ficha del producto para referencia de eficiencia de transferencia)
• Umbral de protección contra sobrecalentamiento: 150°C
• Rango de temperatura de funcionamiento: -20°C a 85°C
• Clasificación de protección: IP67
• Topología / aislamiento: no aislado entre entrada y salida
• Protecciones: chip inteligente con protección contra sobretemperatura y sobrecorriente
• Adicional: rectificación síncrona; filtro de condensador interno para tolerancia a altas temperaturas; encapsulado en silicona orgánica; diseño resistente a golpes/caídas/humedad/polvo
