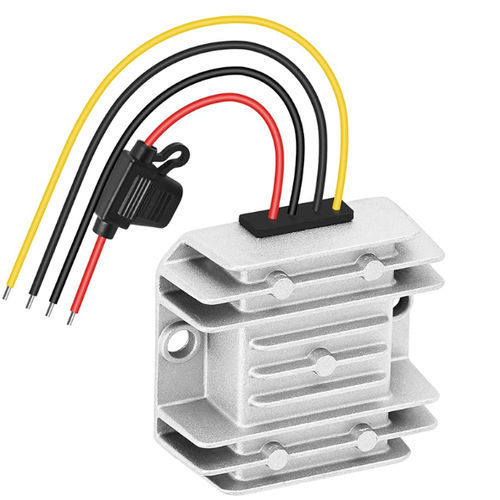

Convertidor DC/DC no aislado

de aumento de tensiónreguladoencapsulado

Descripción general
Convertidor DC-DC boost de alta eficiencia diseñado para elevar una entrada nominal de 12V a una salida regulada de 24V (24V ±0,25V). Disponible en modelos de corriente de salida de 1A a 60A. Topología no aislada con protección IP67 para entornos industriales exigentes.

Características principales

• Rectificación síncrona para mejorar la eficiencia de conversión
• Filtro de condensador con resistencia interna y encapsulado en silicona orgánica para soportar altas temperaturas
• Factores de forma compactos y de alta potencia: 1A–15A (compactos) y 20A–60A (alta potencia)
• Protección ambiental: anti-impacto, anti-caída, resistente a humedad y polvo
• Alta eficiencia de transferencia (típ. hasta 96% según modelo; 90% indicado para modelos de mayor corriente)
• Clasificación de impermeabilidad IP67

Protecciones y certificaciones

• Chip de protección integrado: protección contra sobretemperatura y sobrecorriente
• Rango de funcionamiento: -20°C a 85°C; umbral de sobrecalentamiento ≈150°C
• Certificados: CE / FCC / RoHS

Modelos y dimensiones

• Grupos de modelos: 1A–15A (compactos) y 20A–60A (alta potencia)
• Ejemplos de potencia de salida (1A–15A): 1A→24W; 2A→48W; 3A→72W; 5A→120W; 6A→144W; 8A→192W; 10A→240W; 12A→288W; 15A→360W
• Tamaños/pesos 1A–3A: 66×57×22 mm / 0,1 kg; 5A–8A: 74×74×32 mm / 0,26 kg
• Ejemplos 20A–60A: 20A→480W; 25A→600W; 30A→720W; 40A→960W; 50A→1200W; 60A→1440W
• Tamaños/pesos 20A–25A: 100×80×38 mm / 0,5 kg; 30A–40A: 150×127×63 mm / 1,6 kg; 50A–60A: 220×127×63 mm / 2,5 kg

Especificaciones eléctricas

• Entrada: DC12V nominal (la página indica rangos de entrada 9V–16V y 9V–20V en algunas entradas)
• Salida: DC24V ±0,25V
• Topología: no aislada (entrada y salida comparten referencia)
• Eficiencia típica: hasta 96% (dependiendo del modelo); 90% indicado para varios modelos de alta corriente
• Protecciones: sobretemperatura y sobrecorriente gestionadas por chip de protección

Instalación y precauciones

• Seguir la etiqueta y la hoja de datos para el cableado correcto; no invertir la polaridad (la inversión puede dañar el módulo)
• No conectar la entrada y la salida al revés; conexiones incorrectas pueden causar fallos o incendio
• Asegurarse de que la potencia de la carga no supere la capacidad continua máxima del modelo seleccionado
