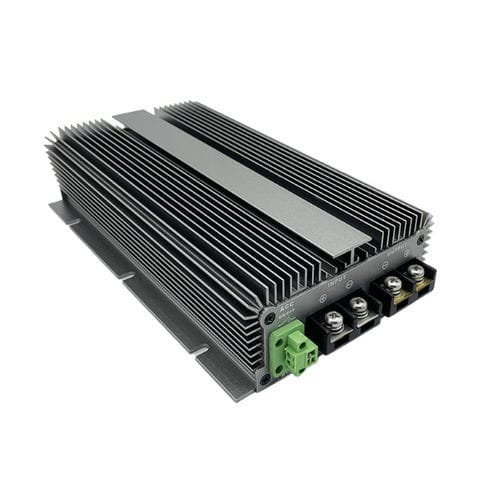

Convertidor DC/DC no aislado

reguladoreductorencapsulado

Descripción corta
Tensión de entrada: DC72V (30V–90V). Tensión de salida: DC24V ±0,25V. Familia modular que cubre salidas de 5A hasta 60A para sistemas de alimentación DC industriales.

Tamaños y pesos (por corriente de salida)
5A–10A: 74 × 74 × 32 mm / 0,26 kg
20A: 100 × 80 × 38 mm / 0,5 kg
30A: 160 × 113 × 35 mm / 0,7 kg
40A–50A: 150 × 130 × 50 mm / 1,5 kg
60A: 220 × 130 × 50 mm / 3 kg

Características

• Topología de rectificación síncrona para alta eficiencia de conversión
• Filtro de condensador interno de baja resistencia, tolerante a altas temperaturas
• Encapsulado de silicona orgánica para mejor protección contra la humedad
• Protecciones inteligentes por chip: protección contra sobrecalentamiento y sobrecorriente
• Resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: especificación hasta 96 %; modelos típicos ≈ 90 %
• Topología no aislada entre entrada y salida
• Protección de ingreso: IP67 (impermeable)

Atención / Manipulación
1. Siga las indicaciones de la etiqueta durante la instalación; no invertir la polaridad (+/–) para evitar daños al módulo o componentes.
2. No conectar entrada y salida al revés; esto causará daños.
3. La potencia de la carga no debe exceder el valor máximo soportado por el convertidor.

Tabla: 72V a 24V (5A–30A)
Nombre del producto: Convertidor 72V DC a 24V DC
Opciones de tamaño: 75 × 75 × 32 mm; 100 × 80 × 38 mm; 160 × 113 × 35 mm
Corriente de salida: 5A; 10A; 20A; 30A
Potencia de salida: 120W; 240W; 480W; 720W
Peso: 0,26 kg; 0,5 kg; 0,7 kg
Tensión de entrada: DC72V (30V–90V)
Eficiencia de conversión: 90 % (típica)
Tensión de salida: DC24V ±0,25V
Protección contra sobrecalentamiento: 150℃
Temperatura de trabajo: -20℃ a 85℃
Protección de ingreso: IP67

Tabla: 72V a 24V (40A–60A)
Nombre del producto: Convertidor 72V DC a 24V DC
Opciones de tamaño: 150 × 130 × 50 mm; 220 × 130 × 50 mm
Corriente de salida: 40A; 50A; 60A
Potencia de salida: 960W; 1200W; 1440W
Peso: 1,5 kg; 3 kg
Tensión de entrada: DC72V (30V–90V)
Eficiencia de conversión: 90 % (típica)
Tensión de salida: DC24V ±0,25V
Protección contra sobrecalentamiento: 150℃
Temperatura de trabajo: -20℃ a 85℃
Protección de ingreso: IP67

Matriz de productos (modelos / rangos típicos de corriente de salida)
12V/24V a 5V: 1A–100A; 5V a 12V: 1A–20A; 24V a 12V: 1A–300A; 12V a 19V: 1A–20A; 24V a 13,8V: 1A–120A; 12V a 28V: 1A–20A; 48V a 12V: 1A–150A; 12V a 36V: 1A–60A; 48V a 24V: 1A–125A; 12V a 36V: 1A–50A; 48V a 13,8V: 1A–80A; 12V a 48V: 1A–40A; 60V/72V a 12V: 1A–85A; 12V a 56V: 1A–10A; 36V/48V a 5V: 1A–20A; 12V a 60V: 1A–10A; 60V/72V/80V a 5V: 1A–25A; 12V a 72V: 1A–5A; 100V/120V a 12V: 1A–30A; 24V a 36V: 1A–10A; 100V/120V a 24V: 1A–20A; 24V a 48V: 1A–80A; 144V a 5V: 1A–25A; 144V a 12V: 1A–30A; 144V a 24V: 1A–25A; 12V–12V: 1A–25A; 24VAC a 12VDC: 1A–10A; 13,8V a 13,8V: 1A–25A; 36VAC a 12VDC: 1A–10A; 24V a 24V: 1A–40A; 24V/12VAC a 5VDC: 1A–10A; 48V a 48V: 1A–5A

Certificados
CE / FCC / ROHS

Especificaciones técnicas

• Denominación: familia de convertidores reductores 72V DC a 24V DC
• Rango de tensión de entrada: DC72V (30V–90V)
• Tensión de salida: DC24V ±0,25V
• Opciones de corriente de salida: 5A, 10A, 20A, 30A, 40A, 50A, 60A (otras gamas según matriz)
• Ejemplos de rango de potencia: 120W hasta 1440W según el modelo
• Eficiencia de conversión: hasta 96 % (característica); típicamente ≈ 90 %
• Umbral de protección contra sobrecalentamiento: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Protección de ingreso: IP67
• Topología: rectificación síncrona; entrada-salida no aislada
• Encapsulado: encapsulación en silicona orgánica para protección contra la humedad
• Protecciones: protección contra sobrecalentamiento, protección contra sobrecorriente; protección inteligente por chip
• Carrocerías mecánicas y pesos: múltiples opciones según la corriente nominal (ver bloque tamaños y pesos)
