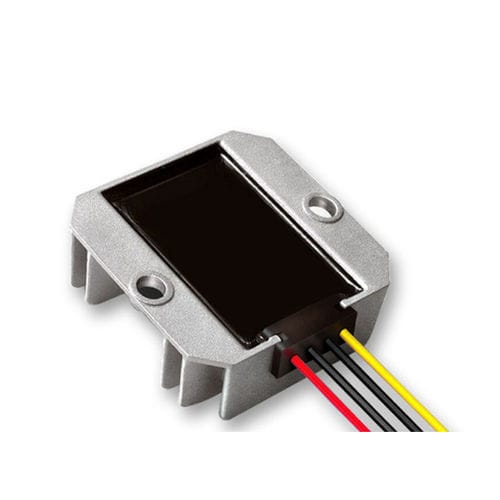

Convertidor DC/DC no aislado

de aumento de tensiónreductorencapsulado

Descripción breve
Convertidor DC-DC elevador/abajador (boost/buck) que acepta entrada DC 8V–40V y proporciona salida regulada DC 12V ±0.25V. Corrientes de salida disponibles: 1A–25A en tres grupos de tamaño. Topología no aislada, protección IP67, eficiencia típica hasta 96%. Certificados: CE, FCC, RoHS.

Características

• Tecnología de rectificación sincrónica
• Filtro de condensador con resistencia interna para tolerancia a altas temperaturas
• Encapsulado en silicona orgánica
• Protecciones integradas: protección contra sobrecalentamiento y sobrecorriente
• Construcción resistente a golpes, caídas, humedad y polvo
• Alta eficiencia hasta 96%
• Topología entrada-salida no aislada
• Grado de protección IP67 (impermeable)

Precauciones

• Siga las instrucciones del etiquetado y el cableado durante la instalación; no invertir la polaridad.
• No conecte entrada y salida inversamente; esto puede dañar el dispositivo.
• Asegúrese de que la potencia de la carga no supere la clasificación máxima del convertidor.

Detalles del producto / Tabla
Nombre del producto: Convertidor DC 8V/40V a 12V DC
Tamaños y pesos: 1A–3A: 66×58×23 mm / 0,15 kg; 6A–10A: 74×74×32 mm / 0,26 kg; 15A–25A: 100×80×38 mm / 0,5 kg
Opciones de corriente de salida: 1A, 3A, 6A, 10A, 15A, 20A, 25A
Potencias correspondientes: 12W, 36W, 72W, 120W, 180W, 240W, 300W
Tensión de entrada: DC 8V–40V
Tensión de salida nominal: DC 12V ±0.25V
Eficiencia típica: 90%–96%
Umbral de protección contra sobrecalentamiento: 150℃
Temperatura de funcionamiento: -20℃ a 85℃
Protección de ingreso: IP67
Topología: No aislada

Ejemplos de modelos / Rango (según matriz de producto)
12V/24V a 5V — Corriente de salida: 1A–100A
24V a 12V — Corriente de salida: 1A–300A
24V a 13.8V — Corriente de salida: 1A–120A
48V a 12V — Corriente de salida: 1A–150A
48V a 24V — Corriente de salida: 1A–125A
48V a 13.8V — Corriente de salida: 1A–80A
60V/72V a 12V — Corriente de salida: 1A–85A
36V/48V a 5V — Corriente de salida: 1A–20A
60V/72V/80V a 5V — Corriente de salida: 1A–25A
100V/120V a 12V — Corriente de salida: 1A–30A
100V/120V a 24V — Corriente de salida: 1A–20A
144V a 5V — Corriente de salida: 1A–25A
144V a 12V — Corriente de salida: 1A–30A
144V a 24V — Corriente de salida: 1A–25A
24VAC a 12VDC — Corriente de salida: 1A–10A
36VAC a 12VDC — Corriente de salida: 1A–10A
24V/12VAC a 5VDC — Corriente de salida: 1A–10A
Otras gamas buck, boost y buck-boost disponibles según múltiples combinaciones de entrada/salida y corrientes de salida.

Características / especificaciones técnicas

• Rango de tensión de entrada: DC 8V–40V
• Tensión de salida nominal: DC 12V ±0.25V
• Rango de corriente de salida (serie): 1A–25A (variantes disponibles)
• Rango de potencia de salida: 12W–300W (según modelo)
• Eficiencia típica: 90%–96%
• Umbral de protección contra sobrecalentamiento: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Protección de ingreso: IP67
• Topología: entrada-salida no aislada
• Protecciones: sobrecalentamiento y sobrecorriente; instalar respetando la polaridad
• Notas de construcción: filtro de condensador con resistencia interna, encapsulado en silicona orgánica, rectificación sincrónica
• Certificados: CE, FCC, RoHS
