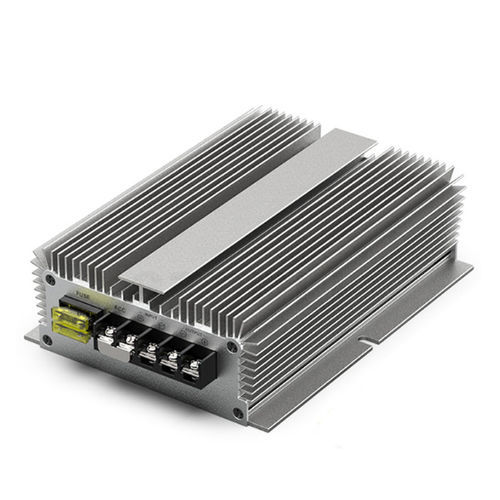

Convertidor DC/DC no aislado

reductorde alta potenciavariación de intensidades de entrada 3:1

Visión general
Esta serie de convertidores buck DC-DC no aislados convierte tensión alta DC (DC60/72V) a una salida regulada DC12V con múltiples capacidades de corriente (1A–50A). Diseñados para aplicaciones industriales y vehiculares, el rango de entrada es 30V–90V. Disponibles varios tamaños y opciones de potencia para cubrir desde baja hasta alta corriente.

Características

• Rectificación síncrona para mejorar el rendimiento de conversión
• Filtro capacitivo interno de baja ESR, resistente a altas temperaturas
• Encapsulado/potting con silicona orgánica
• Protección integrada: contra sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: hasta 96% en algunas variantes; valores típicos ≈90%
• Topología no aislada entre entrada y salida
• Grado de protección: IP67 (impermeable)

Atención / Notas de instalación

• Instalar conforme a la etiqueta y esquema de conexiones; verificar la polaridad. La inversión de polaridad puede dañar el módulo y los componentes conectados.
• No invertir las conexiones de entrada y salida; un cableado erróneo puede provocar fallos o incendio.
• Asegurarse de que la potencia de la carga no exceda la capacidad nominal continua del convertidor.

60V/72V a 12V (1A-20A)
Nombre del producto: convertidor DC60/72V a DC12V (variantes 1A–20A). Dimensiones / pesos por rango: 1A–5A: 46×32×18 mm / 0,053 kg; 8A–10A: 74×74×32 mm / 0,26 kg; 15A–20A: 100×80×38 mm / 0,5 kg.

Datos eléctricos clave

• Corrientes de salida (ejemplos): 1A, 3A, 5A, 8A, 10A, 15A, 20A
• Potencias de salida (ejemplos): 12W, 36W, 60W, 96W, 120W, 180W, 240W
• Tensión de entrada: DC60V/72V (rango operativo 30V–90V)
• Tensión de salida: DC12V ±0,25V
• Eficiencia de conversión: típ. 90% (hasta 96% según variante)
• Umbral de protección por sobretemperatura: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Grado de protección: IP67

60V/72V a 12V (30A-50A)
Nombre del producto: convertidor DC60/72V a DC12V (variantes 30A–50A). Dimensiones / pesos: 30A: 100×113×35 mm / 0,7 kg; 40A: 160×113×35 mm / 0,7 kg; 50A: 150×130×50 mm / 1,3 kg.

Datos eléctricos clave

• Opciones de corriente de salida: 30A, 40A, 50A
• Potencia de salida: 360W (30A), 480W (40A), 600W (50A)
• Tensión de entrada: DC60V/72V (rango operativo 30V–90V)
• Tensión de salida: DC12V ±0,25V
• Eficiencia de conversión: típ. 90%
• Umbral de protección por sobretemperatura: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Grado de protección: IP67

Especificaciones técnicas

• Tensión de entrada: DC60V/72V (rango operativo 30V–90V)
• Tensión de salida nominal: DC12V ±0,25V
• Rango de corriente de salida: 1A–50A (múltiples variantes)
• Rango de potencia de salida: ~12W a 600W según modelo
• Eficiencia de conversión: típ. ~90% (hasta 96% en modelos seleccionados)
• Protección por sobretemperatura: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Grado de protección: IP67
• Topología: convertidor buck no aislado
• Protecciones: sobrecorriente, sobretemperatura; encapsulado en silicona
• Certificaciones: CE, FCC, RoHS
