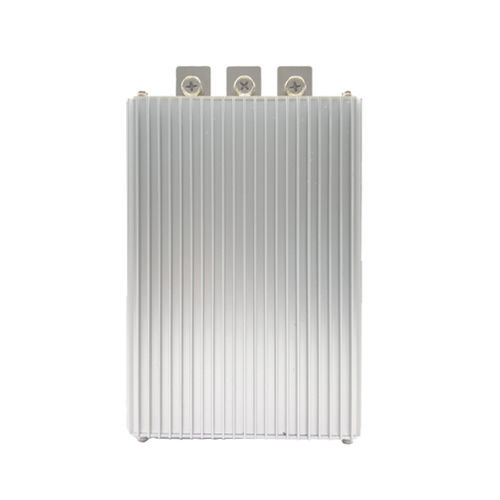

Convertidor DC/DC regulado

reductorno aisladoencapsulado

Descripción breve
Tensión de entrada: DC48V (30V-60V)
Tensión de salida: DC24V ±0,25V
Tamaños y peso por rango de corriente: 1A-3A: 66×58×23 mm / 0,1 kg; 5A-15A: 74×74×32 mm / 0,26 kg; 20A-30A: 100×80×38 mm / 0,5 kg; 40A: 150×127×63 mm / 1,6 kg; 50A-60A: 220×127×63 mm / 2,3 kg
Certificados: CE / FCC / ROHS

Características

• Tecnología de rectificación síncrona
• Filtro de condensador interno resistente a altas temperaturas
• Encapsulado de silicona orgánica
• Protecciones por chip: protección contra sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: hasta el 96%
• Diseño no aislado entre entrada y salida
• Grado de impermeabilidad: IP67

Atención

• Siga estrictamente las indicaciones de la etiqueta para la instalación; no invierta la polaridad positiva y negativa para evitar daños.
• No conecte entrada y salida al revés; el módulo puede resultar dañado.
• La potencia de la carga no debe exceder la capacidad máxima nominal del convertidor.

48V a 24V (1A-30A)
Nombre del producto: Convertidor 48VDC a 24VDC
Tamaños: 1A-3A: 66×58×23 mm; 5A-15A: 74×74×32 mm; 20A-30A: 100×80×38 mm
Opciones de corriente de salida: 1A, 3A, 5A, 10A, 15A, 20A, 30A
Potencia de salida (correspondiente): 24W, 72W, 120W, 240W, 360W, 480W, 720W
Peso por tamaño: 1A-3A: 100 g; 5A-15A: 260 g; 20A-30A: 500 g
Tensión de entrada: DC48V (30V-60V)
Eficiencia de conversión: 90% (típica)
Tensión de salida: DC24V ±0,25V
Protección contra sobrecalentamiento: 150°C
Temperatura de trabajo: -20°C a 85°C
Impermeable: IP67

48V a 24V (40A-60A)
Nombre del producto: Convertidor 48VDC a 24VDC
Tamaños: 40A: 150×127×63 mm; 50A-60A: 220×127×63 mm
Opciones de corriente de salida: 40A, 50A, 60A
Potencia de salida (correspondiente): 960W, 1200W, 1440W
Peso: 40A: 1,6 kg; 50A-60A: 2,3 kg
Tensión de entrada: DC48V (30V-60V)
Eficiencia de conversión: 90% (típica)
Tensión de salida: DC24V ±0,25V
Protección contra sobrecalentamiento: 150°C
Temperatura de trabajo: -20°C a 85°C
Impermeable: IP67

Resumen de gama (selección)
12V/24V a 5V: 1A-100A
24V a 12V: 1A-300A
24V a 13,8V: 1A-120A
48V a 12V: 1A-150A
48V a 24V: 1A-125A
48V a 13,8V: 1A-80A
60V/72V a 12V: 1A-85A
36V/48V a 5V: 1A-20A
60V/72V/80V a 5V: 1A-25A
100V/120V a 12V: 1A-30A
100V/120V a 24V: 1A-20A
144V a 5V: 1A-25A
144V a 12V: 1A-30A

Especificaciones / datos técnicos

• Rango de tensión de entrada: DC48V (30V-60V)
• Tensión de salida: DC24V ±0,25V
• Rango de corriente de salida disponible: 1A hasta 60A (la familia de productos ofrece variantes)
• Ejemplos de potencia de salida: 24W (1A) hasta 1440W (60A)
• Eficiencia de conversión: típicamente 90% (tabla); sección de características indica hasta 96%
• Umbral de protección por sobrecalentamiento: 150°C
• Temperatura de funcionamiento: -20°C a 85°C
• Grado de protección: IP67
• Protecciones: sobretemperatura, sobrecorriente; instalación sensible a la polaridad
• Construcción: encapsulado de silicona orgánica; filtro de condensador interno de alta temperatura; rectificación síncrona
• Diseño no aislado entre entrada y salida
• Certificados: CE, FCC, ROHS
