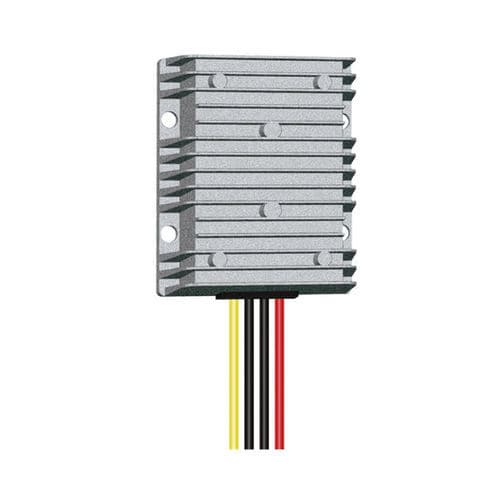

Convertidor DC/DC reductor

reguladono aisladoencapsulado

Descripción corta
Tensión de entrada: DC48V (30V-60V)
Tensión de salida: DC13,8V ±0,25V
Corrientes de salida disponibles: 1A–60A según el modelo
Tamaños y pesos típicos: varían según la corriente (ejemplos más abajo)
Certificados: CE, FCC, RoHS

Características

• Topología con rectificación sincrónica para alta eficiencia de conversión
• Filtro de condensador de baja ESR resistente a altas temperaturas
• Encapsulado en silicona orgánica para protección ambiental
• Protecciones integradas por chip: sobretemperatura y sobrecorriente
• Resistente a golpes, caídas, humedad y polvo
• Alta eficiencia (dependiente del modelo), valor máximo indicado hasta 96%
• Topología no aislada entre entrada y salida (referencia común)
• Grado de protección IP67

Atención

• Instalar respetando la polaridad indicada en la etiqueta; no invertir polos + / -
• No conectar entrada y salida al revés (riesgo de daño)
• La potencia de la carga no debe exceder el valor máximo soportado por el convertidor

48V a 13,8V (1A-20A) — Tabla técnica
Nombre del producto: Convertidor 48VDC a 13,8VDC
Tamaño y peso (ejemplos): 66×58×23mm / 0,1kg (1A–5A); 74×74×32mm / 0,26kg (10A–20A)
Corrientes disponibles: 1A, 3A, 5A, 10A, 15A, 20A
Potencias correspondientes: 13,8W, 41,4W, 69W, 138W, 207W, 276W
Tensión de entrada: DC48V (30V–60V)
Eficiencia de transferencia típica (dependiente del modelo): ~90% (pico declarado hasta 96%)
Tensión de salida: DC13,8V ±0,25V
Protección contra sobrecalentamiento: 150°C
Temperatura de trabajo: -20°C a 85°C
Estanqueidad: IP67

48V a 13,8V (30A-60A) — Tabla técnica
Nombre del producto: Convertidor 48VDC a 13,8VDC
Tamaño y peso (ejemplos): 100×80×38mm / 0,5kg (30A); 150×127×63mm / 1,6kg (40A–60A)
Corrientes disponibles: 30A, 40A, 50A, 60A
Potencias correspondientes: 414W, 552W, 690W, 828W
Tensión de entrada: DC48V (30V–60V)
Eficiencia de transferencia típica (dependiente del modelo): ~90% (pico declarado hasta 96%)
Tensión de salida: DC13,8V ±0,25V
Protección contra sobrecalentamiento: 150°C
Temperatura de trabajo: -20°C a 85°C
Estanqueidad: IP67

Tabla modelos / series (selección)
Convertidores DC-DC buck disponibles en varios modelos cubriendo conversiones y corrientes habituales: ejemplos 12V/24V→5V (1A–100A), 24V→12V (1A–300A), 24V→13,8V (1A–120A), 48V→12V (1A–150A), 48V→24V (1A–125A), 48V→13,8V (1A–80A), 60V/72V→12V (1A–85A). También hay topologías buck-boost y otras en la gama.

Especificaciones

• Rango de tensión de entrada: DC48V (30V–60V)
• Tensión de salida nominal: DC13,8V ±0,25V
• Rango de corriente de salida (familia de producto): 1A a 60A según el modelo
• Rango de potencia de salida (ejemplos): ~13,8W hasta 828W según el modelo
• Eficiencia: dependiente del modelo; pico indicado hasta 96%
• Protección contra sobrecalentamiento: 150°C
• Temperatura de funcionamiento: -20°C a 85°C
• Protección contra ingreso: IP67
• Topología: convertidor reductor (buck) no aislado
• Tecnologías clave: rectificación sincrónica, filtro de condensador alta-temp, encapsulado en silicona orgánica
• Protecciones: sobretemperatura, sobrecorriente
• Certificados: CE, FCC, RoHS
• Tamaños y pesos: varían según la corriente (ver tablas técnicas)
