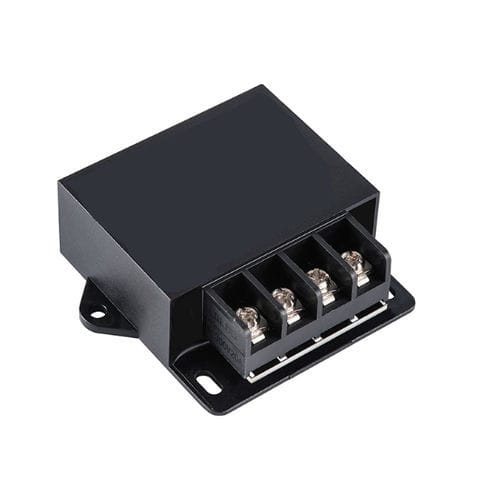

Convertidor DC/DC regulado

no aisladoreductorde alta potencia

Descripción breve
Tensión de entrada: DC24V (18V-32V)
Tensión de salida: DC12V ±0.25V
Certificados: CE / FCC / ROHS

Tamaño y peso (por rango de corriente)

• 1A-5A: 46 × 32 × 18 mm / 0,053 kg
• 5A-10A: 64 × 53 × 20 mm / 0,06 kg
• 5A-10A (alternativa): 66 × 58 × 23 mm / 0,1 kg
• 15A-25A: 74 × 74 × 32 mm / 0,26 kg
• 30A-40A: 100 × 80 × 38 mm / 0,5 kg
• 50A-60A: 150 × 127 × 63 mm / 1,6 kg
• 85A-100A: 220 × 127 × 63 mm / 2,3 kg
• 120A: 300 × 127 × 63 mm / 2,6 kg
• 150A-165A: 300 × 195 × 90 mm / 3,0 kg

Características

• Tecnología de rectificación síncrona
• Filtro con condensador de resistencia interna, soporta altas temperaturas
• Tecnología de encapsulado en silicona orgánica
• Protección inteligente por chip: protección contra sobretemperatura y sobrecorriente
• Resistente a golpes/caídas, a la humedad y al polvo
• Alta eficiencia: hasta 96% (declaración del fabricante)
• No aislado entre entrada y salida
• Índice de protección: IP67

Atención

• Seguir las indicaciones de la etiqueta para la instalación; no invertir la polaridad positiva/negativa para evitar daños.
• No conectar entrada y salida al revés; esto causará fallo.
• La potencia de carga no debe superar el valor máximo admisible del convertidor.

24V a 12V — Especificaciones generales (rangos aplicables)
Nombre del producto: Convertidor 24VDC a 12VDC
Tensión de entrada: DC24V (18V-32V)
Tensión de salida: DC12V ±0.25V
Eficiencia de conversión típica (según tablas): 90%
Protección contra sobrecalentamiento: 150°C
Temperatura de trabajo: -20°C a 85°C
Estanqueidad: IP67

24V a 12V (1A–10A) — resumen
Rango de corriente de salida: modelos que cubren 1A, 3A, 5A, 10A
Ejemplos de potencia: 12W (1A), 36W (3A), 60W (5A), 120W (10A)
Ejemplos de peso: 53 g, 60 g, 100 g (según variante)

24V a 12V (15A–60A) — resumen
Rango de corriente de salida: 15A, 20A, 25A, 30A, 40A, 50A, 60A
Ejemplos de potencia: 180W (15A), 240W (20A), 300W (25A), 360W (30A), 480W (40A), 600W (50A), 720W (60A)
Ejemplos de peso: 0,26 kg (15A-25A), 0,5 kg (30A-40A), 1,6 kg (50A-60A)

24V a 12V (85A–165A) — resumen
Rango de corriente de salida: 85A, 100A, 120A, 150A, 165A
Ejemplos de potencia: 1020W (85A), 1200W (100A), 1440W (120A), 1800W (150A), 1980W (165A)
Ejemplos de peso: 2,3 kg (85A), 2,6 kg (120A), 3,0 kg (150–165A)

Notas de las tablas de producto
Eficiencia de conversión indicada en las tablas del producto: 90% (típico para muchas variantes).
Temperatura de trabajo: -20°C a 85°C. Índice IP67 para los modelos listados.

Especificaciones técnicas

• Tensión de entrada: DC24V (rango operativo 18V–32V)
• Tensión de salida: DC12V ±0.25V
• Corriente de salida: modelos disponibles desde 1A hasta 165A (varias referencias)
• Potencia de salida: desde ~12W hasta ~1980W según el modelo
• Eficiencia de conversión (valores tablas): típicamente 90%
• Eficiencia indicada: hasta 96%
• Umbral de protección por sobrecalentamiento: 150°C
• Rango de temperatura de funcionamiento: -20°C a 85°C
• Protecciones: sobretemperatura, sobrecorriente (protección por chip)
• Construcción: rectificación síncrona, filtro capacitivo interno, encapsulado en silicona orgánica
• Aislamiento: no aislado entre entrada y salida
• Grado de protección: IP67 (estanco)
• Certificados: CE, FCC, ROHS
