Convertidor DC/DC reductor

reguladode alta potenciano aislado

Descripción corta

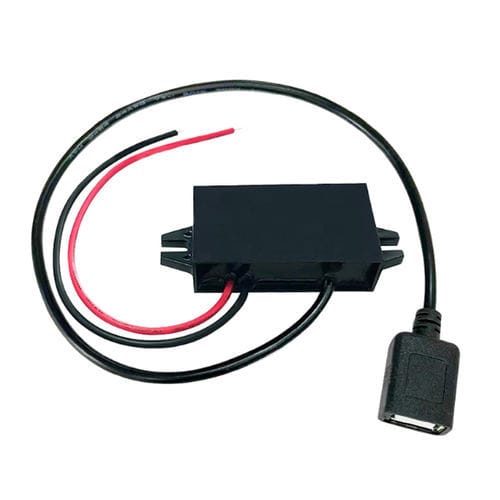

Serie de convertidores DC-DC 12V/24V a 5V que cubre corrientes de salida nominales de 1A a 100A. Módulos que proporcionan una salida regulada de 5V ±0,25V a partir de una entrada de 9–32V, disponibles con toma USB hembra y varias capacidades de corriente, adecuados para aplicaciones industriales y vehiculares de alimentación DC.

Tamaños y pesos por corriente de salida

• 1A–5A: 45×25×21 mm / 0,05 kg
• 8A–10A: 46×32×18 mm / 0,053 kg
• 3A–15A: 64×53×20 mm / 0,06 kg
• 3A–10A: 66×58×23 mm / 0,1 kg
• 20A–30A: 74×74×32 mm / 0,26 kg
• 40A–50A: 100×80×38 mm / 0,5 kg
• 60A: 150×127×63 mm / 1,6 kg
• 80A–100A: 150×130×50 mm / 1,6 kg

Características

• Tecnología de rectificación sincrónica
• Filtro con condensador de resistencia interna para operación a alta temperatura
• Encapsulado en silicona orgánica
• Protección por chip: protección contra sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: tip. 96%
• Configuración entrada-salida no aislada
• Grado de protección IP67

Especificaciones técnicas

• Tensión de entrada: DC 12V/24V (9V–32V)
• Tensión de salida: DC 5V ±0,25V
• Rango de corriente de salida: 1A–100A (según modelo)
• Ejemplos de potencia de salida: 5W–500W según modelo
• Eficiencia de transferencia (tabla): 90% (eficiencia típica indicada 96%)
• Protección por sobrecalentamiento: 150°C
• Temperatura de funcionamiento: -20°C a 85°C

Atención / Advertencias

• Seguir las indicaciones de la etiqueta para la instalación; no invertir la polaridad positiva y negativa (puede dañar el módulo)
• No conectar invertir entrada y salida (puede causar quemaduras)
• La potencia de la carga no debe exceder el valor máximo soportado por el convertidor

Notas
Esta familia de productos cubre convertidores de 1A a 100A con múltiples variaciones de tamaño y peso. Las tablas de la página relacionan corriente de salida con potencia y peso. No se proporciona precio ni EAN.
