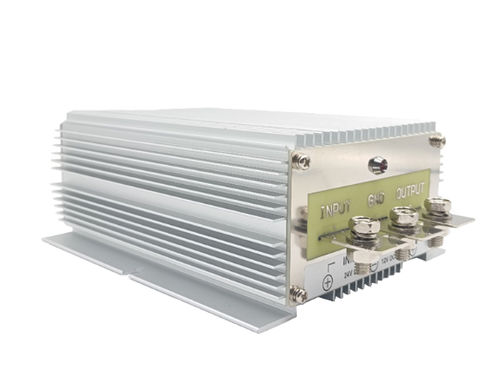

Convertidor DC/DC no aislado

reguladode aumento de tensiónencapsulado

Resumen del producto

• Tensión de entrada: DC 24V (rango 18V–45V)
• Tensión de salida: DC 48V ±0,25V
• Corrientes de salida disponibles: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A

Tamaño y peso (según corriente)

• 1A–1,5A: 58 × 40 × 22 mm / 0,097 kg
• 3A–6A: 74 × 74 × 32 mm / 0,26 kg
• 10A–20A: 100 × 80 × 38 mm / 0,5 kg
• 30A: 150 × 127 × 63 mm / 1,6 kg
• 40A–50A: 220 × 127 × 63 mm / 2,3 kg

Características

• Tecnología de rectificación síncrona
• Filtro de condensador de resistencia interna — resistente a altas temperaturas
• Encapsulado con silicona orgánica
• Protecciones por chip: protección contra sobretemperatura y sobrecorriente
• Resistente a impactos, caídas, humedad y polvo
• Alta eficiencia (hasta 96%)
• Topología no aislada entre entrada y salida
• Protección de ingreso: IP67

Atención

• Instalar respetando la polaridad indicada en la etiqueta: no invertir positivo y negativo para evitar daños en el módulo/componentes.
• No conectar entrada y salida al revés (puede dañar o quemar la unidad).
• La potencia de la carga no debe superar el valor máximo soportado por el convertidor.

Tabla — 24V a 48V (1A–6A)
Nombre del producto: Convertidor DC-DC 24V a 48V
Tamaño: 58×40×22 mm | 74×74×32 mm
Imagen del producto: (integrada en la página del producto)
Corriente de salida: 1A | 1,5A | 3A | 5A | 6A
Potencia de salida: 48W | 72W | 144W | 240W | 288W
Peso: 97 g | 260 g
Tensión de entrada: DC 24V (18V–45V)
Eficiencia de conversión: 90% (típica, ver tabla); hasta 96% pico
Tensión de salida: DC 48V ±0,25V
Protección contra sobrecalentamiento: 150℃
Temperatura de trabajo: -20℃ a 85℃
Impermeabilidad: IP67

Tabla — 24V a 48V (10A–50A)
Nombre del producto: Convertidor DC-DC 24V a 48V
Tamaño: 100×80×38 mm | 150×127×63 mm | 220×127×63 mm
Imagen del producto: (integrada en la página del producto)
Corriente de salida: 10A | 15A | 20A | 30A | 40A | 50A
Potencia de salida: 480W | 720W | 960W | 1440W | 1920W | 2400W
Peso: 0,5 kg | 1,6 kg | 2,3 kg
Tensión de entrada: DC 24V (18V–45V)
Eficiencia de conversión: 90% (típica, ver tabla); hasta 96% pico
Tensión de salida: DC 48V ±0,25V
Protección contra sobrecalentamiento: 150℃
Temperatura de trabajo: -20℃ a 85℃
Impermeabilidad: IP67

Matriz adicional de productos (entradas seleccionadas)
En la página del producto se listan varios modelos de convertidores DC-DC y sus rangos de corriente, p. ej.: 12V/24V a 5V (1A–100A), 24V a 12V (1A–300A), 48V a 12V (1A–150A), 48V a 24V (1A–125A) y muchas otras combinaciones entrada/salida y rangos de corriente para distintas familias de productos.

Especificaciones técnicas

• Nombre del producto: Convertidor DC-DC 24V a 48V
• Denominación: convertidor DC-DC elevador (boost)
• Rango de tensión de entrada: DC 18V–45V (nominal 24V)
• Tensión de salida: DC 48V ±0,25V
• Corrientes de salida disponibles: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A, 50A
• Rango de potencia de salida: 48W hasta 2400W según modelo
• Eficiencia típica: hasta 96% (característica); 90% típico en tablas
• Umbral de protección por sobretemperatura: 150℃
• Rango de temperatura de funcionamiento: -20℃ a 85℃
• Protecciones y robustez: protección contra sobrecorriente; resistencia a impactos, caídas, humedad y polvo
• Encapsulado: silicona orgánica
• Filtrado: filtro de condensador de resistencia interna (resistente a altas temperaturas)
• Aislamiento: no aislado entre entrada y salida
• Protección de ingreso: IP67
• Certificaciones: CE / FCC / ROHS
