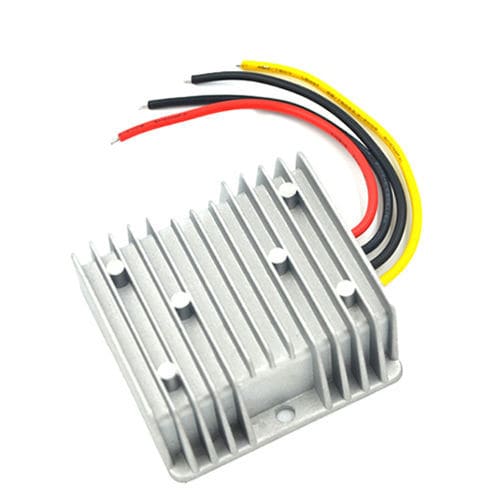

Convertidor DC/DC reductor

no aisladoencapsuladopara redes telecom

Resumen
Convertidor DC-DC reductor (Buck) que convierte entrada DC24V (18V–32V) a salida regulada DC13,8V ±0,25V. Disponible en versiones de 1A a 20A, apropiado para sistemas eléctricos industriales.

Especificaciones clave

• Tensión de entrada: DC24V (rango 18V–32V)
• Tensión de salida: DC13,8V ±0,25V
• Variantes de corriente de salida: 1A, 3A, 5A, 10A, 15A, 20A
• Potencia de salida (nominal a 13,8V): 13,8W (1A) hasta 276W (20A)
• Tamaños (según variante): 46×32×18 mm (1A–3A); 66×58×23 mm (5A); 74×74×32 mm (10A–20A)
• Temperatura de funcionamiento: -20°C a 85°C

Características

• Topología con rectificación síncrona para alta eficiencia de conversión
• Filtrado con condensador interno de baja ESR; resistente a altas temperaturas
• Encapsulado con silicona orgánica para protección ambiental
• Protecciones integradas: protección contra sobrecorriente y sobretemperatura
• Protecciones mecánicas: anti-impacto, resistente a caídas, humedad y polvo
• Alta eficiencia: valores típicos hasta 96% (la tabla muestra 90% de eficiencia de transferencia)
• Diseño no aislado entre entrada y salida
• Grado de protección: IP67

Aplicaciones

• Distribución de energía DC y módulos reductores en equipos industriales
• Carga y mantenimiento de baterías a 13,8V para sistemas de plomo-ácido
• Sistemas DC en vehículos y fuera de la red que requieren 13,8V regulados
• Telecomunicaciones y cuadros de control que requieren convertidores sellados y eficientes

Instalación y seguridad

• Respetar la polaridad: positivo y negativo no deben invertirse; la inversión puede dañar el módulo y sus componentes
• No conectar la entrada y la salida al revés; esto puede quemar el dispositivo
• Asegurarse de que la carga no supere la corriente/potencia nominal del convertidor
• Proveer una vía térmica o montaje adecuado para las variantes de mayor intensidad
• Verificar el sellado IP67 y la integridad de los conectores en entornos húmedos

Resumen
Nombre del producto | Convertidor 24VDC a 13.8VDC
Tamaños (por grupo) | 46×32×18 mm (1A–3A) | 66×58×23 mm (5A) | 74×74×32 mm (10A–20A)
Corriente de salida (variantes) | 1A | 3A | 5A | 10A | 15A | 20A
Potencia de salida (nominal a 13,8V) | 1A = 13,8W | 3A = 41,4W | 5A = 69W | 10A = 138W | 15A = 207W | 20A = 276W
Peso | 1A–3A = 53 g | 5A = 100 g | 10A–20A = 260 g
Rango de tensión de entrada | DC24V (18V–32V)
Tensión de salida | DC13,8V ±0,25V
Eficiencia | Eficiencia de transferencia indicada 90%; características indican hasta 96%
Protección sobrecalentamiento | 150°C
Temperatura de trabajo | -20°C a 85°C
Impermeabilidad | IP67

Especificaciones técnicas

• Tipo: Convertidor DC-DC reductor (Buck)
• Aislamiento: No aislado entre entrada y salida
• Protección: Protección contra sobrecorriente y térmica mediante circuito de control
• Filtrado: Condensador interno de baja ESR
• Encapsulado: Silicona orgánica para resistencia ambiental
• Montaje: Según variante; prever refrigeración para modelos 10A–20A
