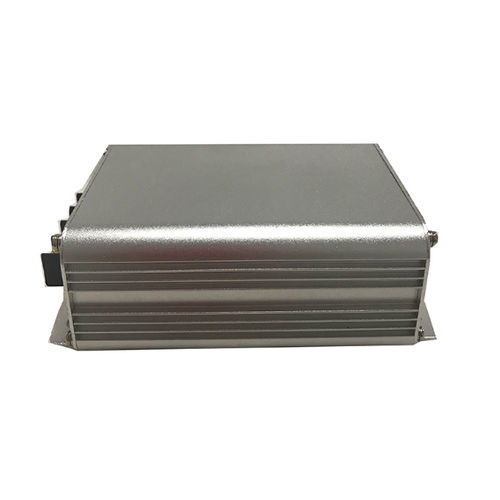

Convertidor DC/DC no aislado

reguladoencapsuladode salida simple

Descripción del producto
Convertidor DC-DC que estabiliza DC 9-40V (funcionamiento 8-40V) a una salida fija DC 24V. Corrientes de salida disponibles: 2A, 3A, 5A, 6A, 10A, 15A, 25A. No aislado entre entrada y salida. Grado de protección: IP67.

Características principales

• Tecnología de rectificación síncrona
• Filtro de condensador con resistencia interna para tolerancia a altas temperaturas
• Encapsulado/potting en silicona orgánica
• Protección por chip: protección contra sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Eficiencia de conversión hasta 96% (lista de características)
• Topología no aislada entre entrada y salida
• Grado de estanqueidad IP67

Especificaciones técnicas

• Rango de tensión de entrada: DC 8V–40V (nominal 9V/40V)
• Tensión de salida: DC 24V ±0,25V
• Corrientes de salida disponibles: 2A, 3A, 5A, 6A, 10A, 15A, 25A
• Potencias correspondientes: 48W, 72W, 120W, 144W, 240W, 360W, 600W
• Tamaños (por variante): 66×58×23 mm; 74×74×32 mm; 100×80×38 mm; 100×80×45 mm; 150×110×49 mm
• Peso (por variante): 0,15 kg; 0,25 kg; 0,5 kg; 0,6 kg; 1,2 kg
• Eficiencia indicada: 90% (tabla) — hasta 96% (lista de características)
• Umbral de protección contra sobrecalentamiento: 150°C
• Temperatura de funcionamiento: -20°C a 85°C
• Clase de protección: IP67
• Certificaciones: CE, FCC, RoHS

Variantes y dimensiones

• 2A: 66×58×23 mm — 0,15 kg — 48W
• 3A–6A: 74×74×32 mm — 0,25 kg — 72W–144W
• 10A: 100×80×38 mm (paquete alternativo 100×80×45 mm) — 0,5 kg / 0,6 kg — 240W
• 15A: 100×80×38 mm — 0,5 kg — 360W
• 25A: 150×110×49 mm — 1,2 kg — 600W
• Imágenes del producto disponibles por variante (ilustrativas)

Instalación y seguridad

• Seguir las etiquetas de polaridad durante la instalación: no invertir positivo y negativo.
• No conectar entrada y salida al revés (riesgo de daño).
• Asegurarse de que la potencia de la carga no supere la capacidad máxima del convertidor.
