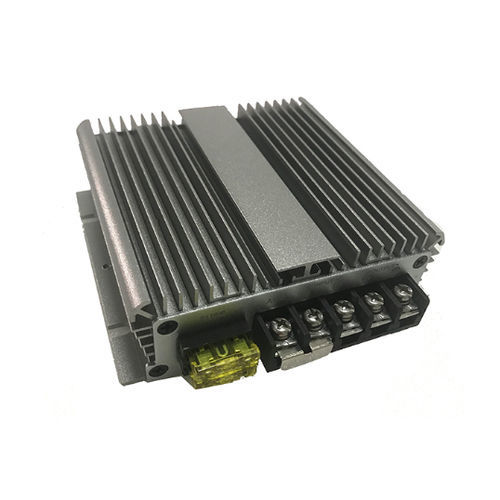

Convertidor DC/DC no aislado

encapsuladode salida simpleestanco

Descripción corta

• Tensión de entrada: DC 48V (rango 30V–60V)
• Tensión de salida: DC 12V ±0,25V
• Corrientes de salida disponibles: 1A–60A (según modelos)
• Certificados: CE / FCC / RoHS

Tamaños y peso (según corriente de salida)

• 1A–5A: 46×32×18 mm / 0,053 kg
• 8A–25A: 74×74×32 mm / 0,26 kg
• 30A: 100×80×38 mm / 0,5 kg
• 40A: 100×113×35 mm / 0,6 kg
• 50A–60A: 150×127×63 mm / 1,6 kg

Características

• Topología con rectificación síncrona
• Filtro capacitivo de baja resistencia interna, resistente a altas temperaturas
• Encapsulado de silicona orgánica
• Protecciones integradas: sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: hasta 96 % (según modelo)
• Configuración no aislada entre entrada y salida
• Clasificación de impermeabilidad: IP67

Atención

• Seguir la etiqueta para la polaridad correcta durante la instalación; invertir la polaridad puede causar daños.
• No conectar entrada y salida al revés; el módulo puede quemarse.
• No exceder la potencia máxima soportada por el convertidor.

Especificaciones — 48V a 12V (1A–25A)
Nombre del producto | Convertidor 48VDC a 12VDC
Tamaño | 46×32×18 mm / 74×74×32 mm
Imagen del producto | imágenes de referencia en la página del producto
Corriente de salida | 1A, 3A, 5A, 8A, 10A, 15A, 20A, 25A
Potencia de salida | 12W, 36W, 60W, 96W, 120W, 180W, 240W, 300W
Peso | 53 g (modelos pequeños), 260 g (módulo mayor)
Tensión de entrada | DC 48V (30V–60V)
Eficiencia de transferencia | típ. 90 % (varía según modelo)
Tensión de salida | DC 12V ±0,25V
Protección por sobrecalentamiento | 150 °C
Temperatura de trabajo | -20 °C a 85 °C
Impermeabilidad | IP67

Especificaciones — 48V a 12V (30A–60A)
Nombre del producto | Convertidor 48VDC a 12VDC
Tamaño | 100×80×38 mm / 100×113×35 mm / 150×127×63 mm
Imagen del producto | imágenes de referencia en la página del producto
Corriente de salida | 30A, 40A, 50A, 60A
Potencia de salida | 360W, 480W, 600W, 300W (entradas de tabla según modelo)
Peso | 0,5 kg, 0,6 kg, 1,6 kg (según modelo)
Tensión de entrada | DC 48V (30V–60V)
Eficiencia de transferencia | típ. 90 % (varía según modelo)
Tensión de salida | DC 12V ±0,25V
Protección por sobrecalentamiento | 150 °C
Temperatura de trabajo | -20 °C a 85 °C
Impermeabilidad | IP67

Gama de modelos (resumen)
12V/24V a 5V — 1A–100A
24V a 12V — 1A–300A
24V a 13,8V — 1A–120A
48V a 12V — 1A–150A
48V a 24V — 1A–125A
48V a 13,8V — 1A–80A
60V/72V a 12V — 1A–85A
36V/48V a 5V — 1A–20A
60V/72V/80V a 5V — 1A–25A
100V/120V a 12V — 1A–30A
100V/120V a 24V — 1A–20A
144V a 5V — 1A–25A
144V a 12V — 1A–30A
144V a 24V — 1A–25A
24VAC a 12VDC — 1A–10A
36VAC a 12VDC — 1A–10A
24V/12VAC a 5VDC — 1A–10A
48V a 48V — 1A–5A
12V a 12V — 1A–25A
13,8V a 13,8V — 1A–25A

Especificaciones técnicas

• Rango de tensión de entrada: DC 48V (30V–60V)
• Tensión de salida: DC 12V ±0,25V
• Rango de corriente de salida: 1A–60A (según modelo)
• Rango de potencia de salida: 12W–600W según modelo
• Eficiencia: hasta 96 % (característica); típ. 90 %
• Umbral de protección por sobrecalentamiento: 150 °C
• Temperatura de operación: -20 °C a 85 °C
• Clasificación IP: IP67 (impermeable)
• Construcción: topología no aislada; encapsulado de silicona orgánica; filtro capacitivo interno
• Protecciones: sobrecorriente, sobretemperatura; instalación sensible a la polaridad
• Certificados: CE, FCC, RoHS
