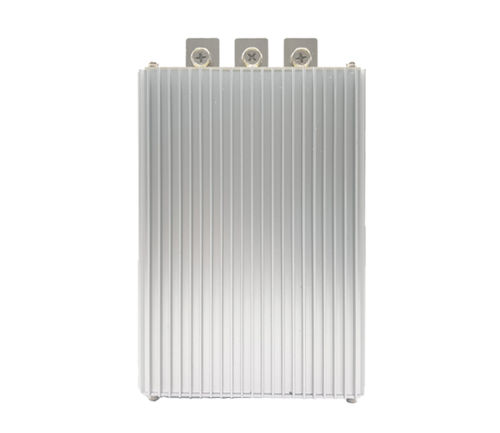

Convertidor DC/DC de aumento de tensión

reguladono aisladoencapsulado

Descripción breve
Tensión de entrada: DC 12V (9V–20V). Tensión de salida: DC 28V ±0,25V. Corrientes de salida disponibles: 15A, 20A, 30A, 40A. Dimensiones y peso por modelo:

• 15A: 108×80×45 mm / 0,9 kg
• 20A: 150×127×63 mm / 1,6 kg
• 30A: 180×127×63 mm / 1,8 kg
• 40A: 220×127×63 mm / 2,3 kg

Características

• Tecnología de rectificación síncrona para mejorar la eficiencia de conversión
• Filtro de condensador con resistencia interna, resistente a altas temperaturas
• Encapsulado de silicona orgánica para protección ambiental
• Protecciones inteligentes por chip: protección contra sobretemperatura y sobrecorriente
• Diseño resistente a golpes, caídas, humedad y polvo
• Eficiencia declarada alta: hasta 96% (valor de tabla 90%)
• Topología entrada/salida no aislada
• Protección de ingreso: IP67 (impermeable)

Atención

• Siga la etiqueta para la instalación correcta. No invertir la polaridad: una polaridad invertida puede dañar el módulo y los componentes.
• No conecte la entrada y la salida al revés; esto puede causar daños permanentes.
• Asegúrese de que la potencia de la carga no supere la potencia máxima nominal del convertidor.

Tabla técnica (resumen)
Nombre del producto: Convertidor 12V DC a 28V DC
Dimensiones: 15A – 108×80×45 mm; 20A – 150×127×63 mm; 30A – 180×127×63 mm; 40A – 220×127×63 mm
Corriente de salida: 15A / 20A / 30A / 40A
Potencia de salida: 420W / 560W / 840W / 1120W
Peso: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
Tensión de entrada: DC 12V (9V–20V)
Tensión de salida: DC 28V ±0,25V
Eficiencia de conversión: valor de tabla 90% (declarada hasta 96%)
Protección por sobretemperatura: 150°C
Temperatura de trabajo: -20°C a 85°C
Protección de ingreso: IP67
Topología: entrada/salida no aislada

Características / especificaciones técnicas

• Tensión de entrada: DC 12V (9V–20V)
• Tensión de salida: DC 28V ±0,25V
• Corrientes de salida: 15A, 20A, 30A, 40A
• Potencia de salida: 420W (15A), 560W (20A), 840W (30A), 1120W (40A)
• Dimensiones: ver tabla por modelo
• Peso: 0,9 kg / 1,6 kg / 1,8 kg / 2,3 kg
• Eficiencia: valor de tabla 90% (declarada hasta 96%)
• Umbral de protección por sobretemperatura: 150°C
• Rango de temperatura de funcionamiento: -20°C a 85°C
• IP67, no aislado, protecciones contra sobretemperatura y sobrecorriente
• Construcción: rectificación síncrona, filtro de condensador de resistencia interna, encapsulado de silicona orgánica
