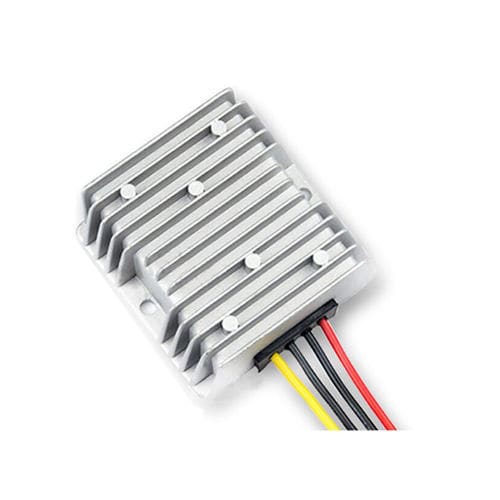

Convertidor DC/DC no aislado

de aumento de tensiónreguladoencapsulado

Descripción breve
Tensión de entrada: 12VDC (rango de funcionamiento 9V–20V)
Tensión de salida: 48VDC ±0,25V
Certificados: CE / FCC / ROHS

Tamaños y pesos (según corriente de salida)

• 1–1,5A: 58×40×22 mm / 0,097 kg
• 3–5A: 74×74×32 mm / 0,26 kg
• 6–10A: 100×80×38 mm / 0,5 kg
• 15A: 150×127×63 mm / 1,6 kg
• 20–30A: 220×127×63 mm / 2,3 kg
• 40A: 220×156×65 mm / 2,9 kg

Características

• Tecnología de rectificación síncrona
• Filtro con condensador de resistencia interna, resistente a altas temperaturas
• Encapsulado en silicona orgánica
• Protección inteligente por chip: protección contra sobretemperatura y sobrecorriente
• Resistente a golpes, caídas, humedad y polvo
• Alta eficiencia: hasta 96 % (valores de tabla: 90 % según el modelo)
• No aislado entre entrada y salida
• Grado de protección: IP67

Atención

• Seguir las indicaciones de la etiqueta para la instalación; no invertir la polaridad
• No conectar entrada y salida al revés
• No exceder la potencia máxima nominal del convertidor

12V a 48V (1A–10A) — Tabla técnica

• Nombre del producto: Convertidor DC-DC 12V a 48V
• Tamaños de ejemplo: 58×40×22 mm | 74×74×32 mm | 100×80×38 mm
• Corrientes de salida (ejemplos): 1A, 1,5A, 3A, 5A, 6A, 10A
• Potencias correspondientes: 48W, 72W, 144W, 240W, 288W, 480W
• Peso correspondiente (ejemplos): 97 g, 260 g, 500 g
• Tensión de entrada: DC12V (9V–20V)
• Eficiencia de conversión (tabla): 90 % (ver características hasta 96 %)
• Tensión de salida: DC48V ±0,25V
• Umbral de protección por sobrecalentamiento: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Grado de protección: IP67

12V a 48V (15A–40A) — Tabla técnica

• Nombre del producto: Convertidor DC-DC 12V a 48V
• Tamaños de ejemplo: 150×127×63 mm | 220×127×63 mm | 220×156×65 mm
• Corrientes de salida (ejemplos): 15A, 20A, 30A, 40A
• Potencias correspondientes: 720W, 960W, 1440W, 1920W
• Peso correspondiente (ejemplos): 1,6 kg, 2,3 kg, 2,9 kg
• Tensión de entrada: DC12V (9V–20V)
• Eficiencia de conversión (tabla): 90 % (ver características hasta 96 %)
• Tensión de salida: DC48V ±0,25V
• Umbral de protección por sobrecalentamiento: 150℃
• Temperatura de funcionamiento: -20℃ a 85℃
• Grado de protección: IP67

Especificaciones técnicas

• Tensión de entrada: DC12V (rango de funcionamiento 9V–20V)
• Tensión de salida: DC48V ±0,25V
• Rango de corriente de salida (familia de producto): 1A a 40A (modelos: 1A, 1,5A, 3A, 5A, 6A, 10A, 15A, 20A, 30A, 40A)
• Rango de potencia de salida: aprox. 48W a 1920W según modelo
• Eficiencia de conversión: valor de tabla 90 % / hasta 96 % según ficha
• Protección por sobretemperatura: 150℃
• Funciones de protección: protección contra sobretemperatura, protección contra sobrecorriente (protección inteligente por chip)
• Filtrado: condensador con resistencia interna (resistente a altas temperaturas)
• Encapsulado: potting en silicona orgánica
• Aislamiento: no aislado entre entrada y salida
• Grado de protección: IP67 (impermeable)
• Temperatura de funcionamiento: -20℃ a 85℃
• Series aplicables: Boost DC Converter / familia de convertidores DC-DC
