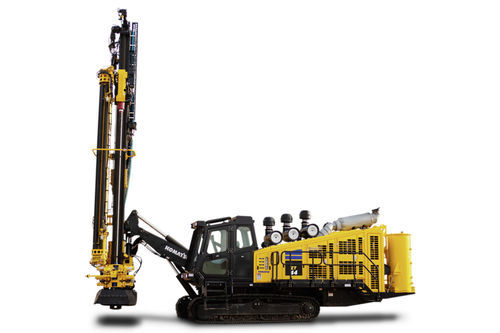

Perforadora para agujeros de dinamitado ZT44

con orugasDTHCUMMINS

Descripción general
La ZT44 es una perforadora tipo down-the-hole montada sobre orugas, diseñada para operaciones de perforación de agujeros de mina. Combina una unidad de potencia de alta potencia con un compresor de gran capacidad y doble presión y estructuras específicas para mantener producción continua según las condiciones de roca.

Descripción principal del producto
La ZT44 ofrece rendimiento adaptable para trabajos de pre-splitting, producción y tareas auxiliares. Diseñada para operar 24/7, admite diámetros de martillo grandes y ciclos de trabajo prolongados, manteniendo acceso de servicio y visibilidad del operador.

Usos principales y beneficios

• Perforación versátil para pre-split, producción y aplicaciones auxiliares en sitio
• Estructuras y tren de rodaje adaptadas a exigencias de entornos mineros
• Diseñada para producción continua 24/7 para maximizar tiempo operativo y rendimiento

Características y beneficios

• Compresor de aire de doble presión: Ajustes de alta y baja presión para adaptarse a la variación de dureza; admite martillos hasta 8,5 in y operaciones en elevaciones desafiantes.
• Alta fuerza de tracción y tren de rodaje oscilante independiente: Maniobrabilidad en pendientes irregulares y estabilidad en terrenos irregulares.
• Cuatro cámaras infrarrojas para visión nocturna: Sistema de vídeo integrado con iluminación LED para operaciones nocturnas más seguras.
• Diseño compacto: Huella reducida para perforar en espacios confinados mientras ofrece capacidad de producción similar a máquinas mayores.
• Accesibilidad de servicio: Colgante remoto inalámbrico, pasarelas de acceso y entrada de operador despejada para reducir el MTTR.
• Mitigación térmica óptima: Unidad de intercambio de calor dedicada que permite operación hasta 131°F (50°C) manteniendo la capacidad de servicio.

Recursos / Documentos disponibles en la ficha del producto

• Folleto (PDF)
• Hoja técnica (PDF)
• Comunicado de prensa
• Información de financiación

Tablas técnicas / especificaciones resumidas
Identificadores básicos del producto
Modelo: ZT44
Categoría: Blasthole drills — Track drill

Resumen de rendimiento (valores mostrados)
Potencia (HP): 800 HP @ 2,100 rpm
Potencia (kW): 597 kW @ 2,100 rpm
Rango de orificios (in): 5.5 - 8.5
Rango de orificios (mm): 140 - 220
Compresor (CFM @ 350 psi): 1,360 (valor de rendimiento declarado)

Rangos de trabajo (tabla)
Tamaño de orificio (mm): 114 - 216
Tamaño de orificio (in): 4.5 - 8.5
Profundidad por pasada (ft): 22
Profundidad por pasada (m): 6.7
Profundidad máxima - configuración 6 + 1 (m): 42.7
Profundidad máxima - configuración 6 + 1 (ft): 140
Profundidad máxima - configuración 4 + 1 (ft): 100
Profundidad máxima - configuración 4 + 1 (m): 30.5
Martillos (in): 4 - 8
Martillos (mm): 102 - 203
Tubería de perforación (in): 4 - 5.5
Tubería de perforación (mm): 102 - 127

Manipulación de tuberías
Capacidad carrusel - config. 4 + 1 (mm): Diámetro de tubería > 114 mm
Capacidad carrusel - config. 4 + 1 (in): Diámetro de tubería > 4.5 in
Capacidad carrusel - config. 6 + 1 (mm): Diámetro de tubería ≤ 114 mm
Capacidad carrusel - config. 6 + 1 (in): Diámetro de tubería ≤ 4.5 in

Dimensiones generales (tabla)
Dimensiones de envío (alto x ancho x largo) (m): 3.51 x 2.89 x 1.05
Altura operativa, mástil vertical (m): 11.6
Altura operativa, mástil vertical (ft): 37 ft. 11 in
Peso operativo (máx) (lbs): 85,000
Peso operativo (máx) (kg): 38 555

Unidad de potencia
Motor diésel/modelo (métrico): Non-reg. T2 and T4
Motor diésel/modelo (imperial): Non-reg. T2 and T4

Sistema eléctrico y electro-hidráulico
Eléctrico (V): 24 V
Sistema electro-hidráulico: Bombas de desplazamiento variable con detección de carga

Alimentación / Mástil / Pluma
Fuerza de empuje (lbs): 12,000
Fuerza de empuje (kN): 53.4
Fuerza de tracción (lbs): 12,000
Fuerza de tracción (kg): 53.4
Posicionamiento pluma - giro (deg): Izquierda 10° / Derecha 18°
Posicionamiento pluma - inclinación (deg): 10° por debajo a 35° por encima de la horizontal
Posicionamiento mástil (deg): +16 a -45 desde la vertical
Perno de rotación #1: Izquierda/derecha -20° a +45° desde la vertical
Perno de rotación #2: Izquierda/derecha +45° a -5° desde la horizontal

Detalles del motor
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Obras inferiores y propulsión
Altura libre al suelo (in): 15
Altura libre al suelo (mm): 381
Fuerza de tracción (lbs): 50,000
Fuerza de tracción (kN): 222.4
Velocidad de traslado auto dos velocidades (mph): 1.86
Velocidad de traslado auto dos velocidades (km/h): 3
Capacidad de pendiente: 30% (17 grados)
Oscilación (grados): ±8

Cabezal rotatorio
Velocidad cabezal rotatorio (rpm): 116
Par cabezal rotatorio (lbf-ft): 3,983
Par cabezal rotatorio (kN-m): 5.4

Fluidos / mantenimiento
Sistema de refrigeración: Radiador, compresor, ATAAC (air-to-air aftercooler)
Capacidad tanque de combustible (std) (gal): 234
Capacidad tanque de combustible (std) (L): 886
Capacidad tanque hidráulico (L): 507
Capacidad tanque hidráulico (US gal): 134
Capacidad tanque de agua (std) (gal): 1,060
Capacidad tanque de agua (std) (L): 280
Nota: Opciones de tanque de combustible ampliado 1.287 L (340 gal) y tanque de agua 568 L disponibles en 2024/25 para algunas configuraciones.

Compresor de aire (modos)
Modo HP: 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
Modo LP: 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Características adicionales (seleccionadas)

• Cabina certificada ROPS/FOPS
• Nivel de ruido en cabina <80 dBA
• Control por joystick CANbus
• Control automático de potencia de rotación constante
• Estación centralizada de prueba hidráulica
• Sistema de alineación y profundidad de agujero
• Control doble de motor y compresor
• Control remoto inalámbrico para cambios de consumibles
• Sistema de reabastecimiento rápido sin presión
• Protector fijo contra roca para cabina y ventanas del techo
