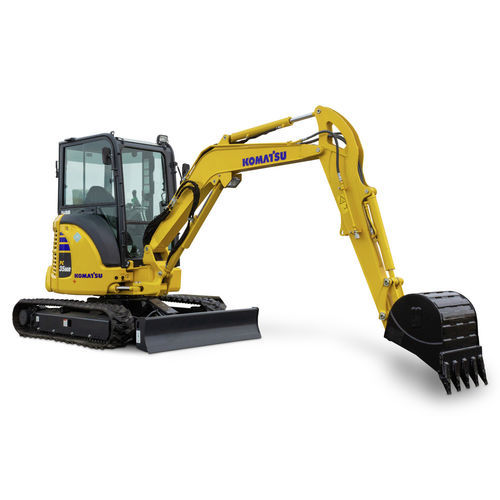

Miniexcavadora PC35MR-5 E1

con orugasdiéselcompacta

Descripción general Las excavadoras pequeñas de Komatsu incorporan tecnología avanzada para ofrecer la máxima eficiencia, una mayor productividad y un menor consumo de combustible. Ofrecen un rendimiento fiable, una excelente visibilidad frontal y un espacio de trabajo cómodo para el operador. Disfruta de potencia, precisión y comodidad con este modelo. Especificaciones clave

• Potencia (HP): 24,4 HP a 2.200 rpm
• Potencia (kW): 18,2 kW a 2.200 rpm
• Peso en servicio (kg): 3 720 - 3 870
• Peso operativo (lbs): 8 201 - 8 532
• Capacidad de la cuchara (m³): 0,055 - 0,18
• Capacidad de la cuchara (yd³): 0,07 - 0,24

Sistema hidráulico

• Número de modos de trabajo seleccionables: 2
• Bomba principal: Bombas para giro y hoja; Pistón de caudal variable x 2
• Caudal máximo: 32 L/min (18,3 gpm EE. UU.)
• Presión máxima de la hoja: 21,5 MPa (3.118 psi)
• Caudal máximo de la bomba de la hoja: 9,9 L/min (2,61 gpm)
• Caudal auxiliar máximo a 20,5 MPa: 50 L/min (13,2 gpm)
• Presión máxima de giro: 20,1 MPa (2.915 psi)
• Caudal máximo de la bomba de giro: 18,7 L/min (4,9 gpm)
• Tipo de engranaje: 2 engranajes
• Válvula hidráulica: de 8 carretes
• Bombas principales para: circuitos de pluma, brazo, cuchara y desplazamiento
• Método de funcionamiento: asistencia hidráulica

Cilindros hidráulicos

• Pluma (número de cilindros – diámetro interior x carrera x diámetro del vástago): 85 x 525 x 50 mm (3,35 x 20,7 x 1,97 pulgadas)
• Brazo (número de cilindros – diámetro interior x carrera x diámetro del vástago): 75 x 595 x 45 mm (2,9 x 23,4 x 1,77 pulgadas)
• Cuchara (número de cilindros – diámetro interior x carrera x diámetro del vástago): 65 x 490 x 40 mm (2,55 x 19,29 x 1,57 pulgadas)
• Hoja (dimensiones): 95 x 140 x 45 mm (3,74 x 5,51 x 1,77 pulgadas)
• Giro de la pluma (dimensiones): 95 x 482 x 50 mm (3,74 x 18,97 x 1,97 pulgadas)

Motores hidráulicos

• Desplazamiento: pistón de cilindrada variable x 2 (con válvula de contrapeso y freno del eje de desplazamiento)
• Giro: tipo pistón de cilindrada fija x 1 (con válvula de freno y freno del eje de giro)

Transmisiones y frenos

• Tipo de transmisión: hidrostática
• Fuerza máxima de tracción: 3 400 kgf (7 495 lbs)
• Tipo de freno de servicio: bloqueo hidráulico
• Freno de estacionamiento: Freno mecánico
• Capacidad de subida: 30°
• Velocidad máxima de desplazamiento (alta): 4,6 kph (2,85 mph); baja: 2,6 kph (1,61 mph)

Peso en servicio (aproximado)

• Cabina ROPS, orugas de goma: Peso en servicio 3 720 kg (8 201 libras); Presión sobre el suelo según la norma ISO 16754: 30 mm (35,9 kPa) / 12 pulgadas (5,2 psi)
• Cabina ROPS, oruga de goma: Peso en orden de marcha 3 870 kg (8 532 libras); Presión sobre el suelo según la norma ISO 16754: 300 mm (35 kPa) / 12 pulgadas (5,07 psi)

Motor

• Modelo del motor: Komatsu 3D88E-7*
• Tipo de refrigeración: Refrigeración por agua, inyección directa
• Número de cilindros: 3
• Diámetro x carrera: 88 mm x 90 mm (3,46 x 3,54 pulgadas)
• Cilindrada: 1,642 L (100,2 pulgadas cúbicas)
• Velocidad nominal del motor: 2.200 rpm
• Método de accionamiento del ventilador para la refrigeración del radiador: mecánico
• Potencia (ISO 9249 / SAE J1349 - neta): 24,4 HP (18,2 kW)

Capacidad de refrigerante y lubricante (relleno)

• Depósito de combustible: 41 L (10,8 galones EE. UU.)
• Capacidad de aceite del motor: 6,7 L (1,77 galones EE. UU.)
• Refrigerante: 3,3 L (0,87 galones EE. UU.)
• Transmisión final: 0,6 L (0,15 galones EE. UU.)
• Sistema hidráulico: 20 L (5,3 galones EE. UU.)

Tren de rodaje

• Bastidor central: en X
• Bastidor de las orugas: de sección cuadrada
• Ajustador de orugas: pistola de engrase
• Número de rodillos portantes (por cada lado): 1
• Número de rodillos de oruga (por cada lado): 4
• Sellado de la oruga: Sellada

Hoja

• Ancho x altura de la hoja: 1 740 x 355 mm (5 pies 9 pulgadas x 1 pie 2 pulgadas)

Equipamiento de serie (seleccionado)

• Filtro de aire, de doble elemento con evacuador automático de polvo
• Ventilador de refrigeración, tipo de succión
• Alternador de 12 V / 55 A; Batería: 1 x 12 V / 58 Ah; Motor de arranque: 12 V / 1,7 kW
• Luz de marcha delantera; Luz de trabajo en la pluma
• Sistema hidráulico auxiliar con válvula selectora de flujo unidireccional/bidireccional; Pedal de control para el sistema hidráulico auxiliar; Válvula de cambio de patrón ISO/SAE
• Protector del ventilador; Protector térmico
• Zapata: zapata de goma de 300 mm (zapata de goma de 12")
• Fuente de alimentación de 12 V x 1; Control automático de desplazamiento de dos velocidades; Monitor LCD en color de alta resolución de 3,5"
• Función de bloqueo automático de la palanca de bloqueo; Espejos retrovisores (derecho, izquierdo); Cinturón de seguridad retráctil
• Asiento con suspensión; Alarma de desplazamiento; Estructura de protección contra vuelcos (ROPS) de dos montantes (ISO 3471)
• Brazos: conjunto de brazos de 1.720 mm con tuberías; Plumas: conjunto de plumas de 2.540 mm con tuberías; Hoja de relleno
• Otros: Apagado automático al ralentí; KOMTRAX®; Freno de retención de giro; Contrapeso de 650 kg (1.433 lb)

Equipamiento opcional (seleccionado)

• Cadenas Road Liner, 300 mm (12")
• Cabina con aire acondicionado, preinstalación para radio, entrada auxiliar (conector de 3,5 mm)
• Joysticks proporcionales
• Cucharas: Cucharas HD de 300 mm (12"), 457 mm (18") y 610 mm (24"); Pulgar hidráulico; Acoplador rápido mecánico

Características / especificaciones técnicas

• Modelo: PC35MR-5 E1
• Fabricante: Komatsu
• Categoría: Excavadoras pequeñas
• Modelo de motor: Komatsu 3D88E-7*
• Potencia neta: 24,4 HP / 18,2 kW a 2.200 rpm
• Peso operativo: 3.720 - 3.870 kg (8.201 - 8.532 lbs)
• Capacidad de la cuchara: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Depósito de combustible: 41 L (10,8 galones estadounidenses)
• Capacidad del sistema hidráulico: 20 L (5,3 galones EE. UU.)
• Caudal auxiliar máximo: 50 L/min a 20,5 MPa (13,2 gpm a 2 973 psi)
• Fuerza máxima de tracción: 3 400 kgf (7 495 lbs)
• Velocidad de desplazamiento: Alta: 4,6 km/h (2,85 mph) / Baja: 2,6 km/h (1,61 mph)
• Ancho x altura de la hoja: 1 740 x 355 mm
• Tren de rodaje: Bastidor en X central, bastidor de orugas de sección cuadrada, ajustador de orugas engrasado
• Contrapeso: 650 kg (1 433 lb)
