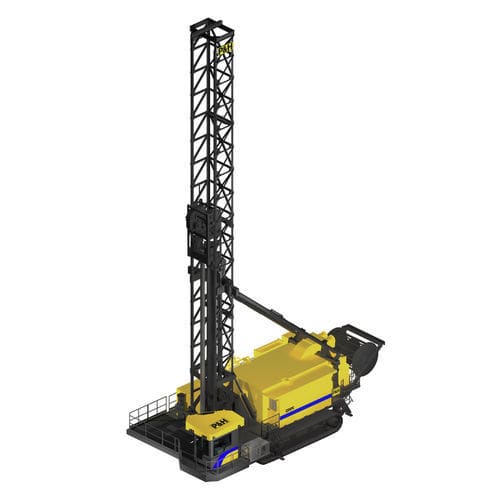

Perforadora para agujeros de dinamitado 320XPC

con orugasrotativaeléctrica

Resumen
El Komatsu 320XPC es una perforadora rotativa de clase ultra diseñada para aplicaciones de minería en roca dura de alto volumen. Combina un sistema de polea-rack eléctrico, sistemas eléctricos integrados y una plataforma de servicio pesada para ofrecer penetración constante, mantenimiento simplificado y una integración eficiente con palas grandes para optimizar ciclos de perforación y cargue.

Puntos destacados del producto

• Sistema rack-and-pinion que proporciona par constante y hasta 122 000 lb de carga sobre la broca para acelerar los ciclos de voladura.
• Sistemas eléctricos integrados (rotación, pulldown, compresor y bombas) para reducir la complejidad de combustible y mantenimiento.
• Acceso de servicio a nivel del suelo, lubricación centralizada y pasarelas anchas para un servicio más seguro y ágil.
• Diseñado para emparejarse con palas grandes (ej.: P&H 4100XPC) para operaciones de perforación y cargue de alta producción.

Características y beneficios

• Pulldown potente: Pulldown eléctrico de acción superior con rack-and-pinion que proporciona carga positiva sobre la broca y transmisión precisa de la fuerza.
• Mástiles robustos: Mástil en celosía de acero aleado de alta resistencia para resistencia a la fatiga y soporte estable de la sarta de perforación.
• Propulsión superior: Orugas robustas y propulsión hidrostática para maniobrabilidad, capacidad de pendiente y rápidas puestas en posición.
• Compresores fiables: Opciones de compresores para servicio minero dimensionadas para cumplir con las necesidades de soplado y desagüe.
• Visibilidad del operador: Amplia vista desde la cabina con ventanas y tecnología de vídeo; asiento giratorio para facilitar el reposicionamiento durante la propulsión.
• Entorno productivo para el operador: Cabina certificada FOPS Nivel II, vidrio laminado resistente a impactos, controles ergonómicos y suspensión de asiento de aire ajustable.
• Diseño de plataforma de acceso fácil: Distribución eficiente con pasarelas exteriores e interiores anchas y gran plataforma trasera para cambios de broca y tubería.
• Diagnósticos avanzados: Sistema de control eléctrico Centurion con sensores e I/O para monitorización y resolución de fallos precisa.
• PreVail RHM: Solución de datos de salud y rendimiento de la máquina para generar información accionable.
• Capacidad para clima ártico y gran altitud: Opciones para condiciones extremadamente frías y configuraciones para mantener el rendimiento por encima de 4 250 m (14 000 ft).
• Protección para redes débiles (opcional): Transformador soft-start opcional para reducir la corriente de arranque en redes débiles.

Recursos

• Folleto (English)
• Ficha técnica 320XPC
• Sell sheet 320XPC

Especificaciones técnicas

• Categoría de producto: Perforadoras de barrenos — Perforadora rotativa
• Modelo / Denominación comercial: 320XPC
• Diámetro del orificio (in): 10 5/8 - 17 1/12
• Diámetro del orificio (mm): 270 - 444
• Carga máxima en broca: 68 083 kg (aprox.) / 150 000 lbs
• Carga en broca (kg) (indicada en elementos de la página): 68 038 (ver especificaciones detalladas)
• Profundidad de pasada única (ft): 65
• Profundidad de pasada única (m): 19,8
• Pasada única máxima opcional: 70 ft (21,3 m)
• Máxima multi-pase (rack simple): 39,6 m (130 ft)
• Máxima multi-pase (rack doble): 59,4 m (195 ft)
• Peso operativo (máx): 181 437 kg / 400 000 lbs
• Peso de envío con mástiles: 153 949 kg / 339 400 lbs
• Tipo de orugas: Sistema de accionamiento lug and tumbler heavy-duty (diseño Komatsu)
• Ancho de zapata / patín (estándar): 36 in (914 mm)
• Ancho de zapata / patín (opcional): 44 in (1 117 mm)
• Mecanismo de propulsión: Doble tren planetario hidrostático con sprint set, freno de liberación hidráulico — 231 kW (310 HP)
• Velocidad alta de propulsión: 0–0,97 kph (60 Hz) / 0–1,6 kph (60 Hz)
• Inclinación máxima: 20%
• Ajuste take-up: Gato y cuñas
• Tipo de sistema de aire: Tornillo inundado de aceite Sullair
• Tipo de filtro del sistema de aire: Donaldson seco de 2 etapas doble (Gardner Denver) o tres Donaldson de 2 etapas seco (Sullair)
• Salida de aire estándar (nominal): 3 450 CFM* (requiere motor principal 1 000 HP)
• Tipo de compresor: Gardner-Denver SSY Series tornillo inundado de aceite (opciones disponibles)
• Presión de operación de aire: 65 psi (448 kPa)
• Climatización cabina operador: Unidad HVAC mine air systems disponible con presurización y filtrado
• Controles de cabina operador: PLC controlado, retroiluminado para operación nocturna
• Protección contra caída de objetos: FOPS Nivel II
• Vidriado: Vidrio laminado resistente a impactos en todos los lados, ventana de techo con protección
• Ruido en cabina operador: <80 dB en desplazamiento
• Tipo de cabina operador: Montada en la parte trasera con supresión de vibración y ruido; incluye asiento suspendido por aire, asiento para formador, mini nevera, tintado de ventanas y iluminación LED
• Tipo de manejo de tubos: Estilo paralelogramo para rack de tubos; un rack estándar (opción hasta dos)
• Diámetro de tubo: 9.25 - 13.625 in (235 - 346 mm)
• Opciones manejo de tubos: Rack adicional, hasta dos en total
• Cabrestante auxiliar: 14 000 lbs (6 350 kg)
• Llave de apriete: P&H SureWrench
• Construcción del mástil: Tipo celosía con perfiles de acero aleado
• Longitud del mástil (estándar): 65 ft (19,81 m); opcional: 70 ft (21,3 m)
• Elevación / descenso del mástil: Dos cilindros hidráulicos, diámetro estándar 267 mm (10,5 in)
• Diseño de maquinaria rotativa: Dos motores DC P&H, drives ABB DCS 880 independientes (master/follower); puede operar con un solo motor para servicio
• Velocidad de rotación: 0–119 rpm
• Par máximo: hasta 33 895 N·m (hasta 25 000 ft·lbs)
• Motor principal (estándar): 522 kW (700 HP)
• Motor principal (opcional): 746 kW (1 000 HP)
• Características del sistema eléctrico: Mínimo 1,5 MVA continuo, 6 MVA cortocircuito mínimo en la perforadora; desconexión externa en unión de cable remolcado, desconector de carga HV y contactor de vacío
• Diseño cabrestante / pulldown: Motor DC que acciona diseño sin cadena rack and pinion
• Velocidad de avance de perforación: Hasta 16 ft/min (hasta 4,9 m/min)
• Velocidad de cabrestante: Hasta 105 ft/min (hasta 37,0 m/min)
• Accionamiento cabrestante/pulldown: Rack & pinion eléctrico sin cadena
• Sistema hidráulico: Bomba de paletas circuito abierto auxiliar para elevación de mástil, nivelación y manejo de tubos; sistema principal circuito cerrado con bombas de pistón de desplazamiento variable dobles; filtración incluye filtros 3 micrones y 5 micrones y tamices de succión magnéticos
• Iluminación: Proyectores LED estándar para área de trabajo
• Gatos de nivelación: Cuatro cilindros — Ø 254 mm x carrera 1 676 mm
• Nivel automático: Estándar
• Placas de gato (estándar): Ø 30 in (762 mm); presión al suelo (estándar) 129 psi (840 kPa)
• Placas de gato (opcional): Ø 50 in (1 270 mm); presión al suelo (opcional) 46 psi (317 kPa)
• Pesos y presiones de apoyo: Presión de apoyo para patines 36 in: 29.0 psi; con patines 914 mm: 200 kPa; con patines 44 in: 22.6 psi
• Control eléctrico Centurion: Controlador supervisor con comunicación integrada a drives, Profibus I/O, pantallas GUI, PreVail RHM-ready para datos de salud y rendimiento de la máquina
