Excavadora de grandes dimensiones 9020XPC

con orugaspara minas y canteraspara minas

Descripción

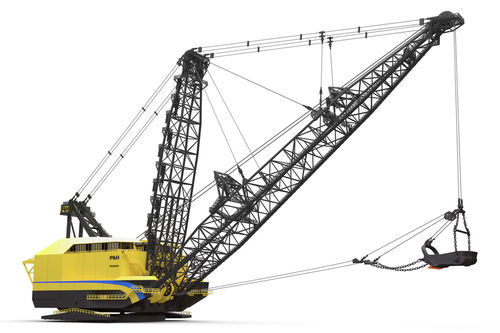

La dragalina P&H 9020XPC está diseñada para manejo continuo de materiales pesados en operaciones de cantera a cielo abierto. Disponible con varias longitudes de pluma y capacidades de cubeta, combina un tambor de gran capacidad, construcción de pluma de cuatro cordones y la plataforma electrónica Centurion para garantizar operación fiable y control eficiente.

Principales características

• Tambor ultraresistente que distribuye las cargas de forma uniforme para una fiabilidad destacada
• Armazón en A diseñado para gestionar eficazmente las fuerzas de carga
• Pluma de cuatro cordones que proporciona integridad estructural en condiciones exigentes
• Plataforma electrónica (sistema de control Centurion) para ayudar a los operadores a rendir al máximo y supervisar la dragalina
• Pluma y armazón en A altamente diseñados para ofrecer estabilidad, excelente visibilidad de las poleas y cargas axiales equilibradas
• Diseñada con aportes de usuarios para mejorar la seguridad, la entrega, el mantenimiento y las inspecciones
• Soporte de servicio completo para reducir el coste total de propiedad y optimizar la producción

Puntos destacados de diseño y construcción

• Tambor diseñado para larga vida y bajo mantenimiento; uniones de soldadura verti-shield en todas las placas de intersección con una soldadura continua que minimiza la distorsión
• Cuatro cordones de alma ancha con entrelazado por tubería para la construcción de la pluma; material de la pluma: HSLA
• Guía de estilo Constant Contact y poleas de gran diámetro para los sistemas de izado/arrastre

Especificaciones técnicas

• Capacidad cubeta (m3): 85 - 122
• Capacidad cubeta (yd3): 110 - 160
• Longitud de pluma (m): 100 - 130
• Longitud de pluma (ft): 325 - 425
• Cables de izado: 133.4 mm (5.25 in)
• Cables de arrastre: 133.4 mm (5.25 in)
• Tambores de izado: 335 cm (132 in)
• Tambores de arrastre: 335 cm (132 in)
• Diámetro del tambor: 26.8 m (88 ft)
• Presión en tierra (tambor): 138 kPa (20.1 psi)
• Despeje tambor/cubierta: 2 m (6.7 ft)
• Diámetro del círculo de rieles: 23.8 m (78 ft)
• Cantidad y diámetro de rodillos: 171 x 406 mm (171 x 16 in)
• Diámetro primitivo, piñón de giro: 22.1 m (72.4 ft)
• Tamaño de zapata (dimensiones máximas): 5.2 x 26.8 m (17 x 88 ft)
• Presión en tierra (zapatas): 225.2 kPa (32.6 psi) - nota: la presión en tierra de las zapatas supone que el 90% del peso de la máquina está sobre las zapatas
• Ancho entre zapatas: 38.1 m (125 ft)
• Despeje bajo zapatas: 0.6 m (2 ft)
• Longitud normal de paso: 2.3 m (7.5 ft)
• Peso neto: 7 532.5 kg (16,606 Ibs)
• Contrapeso: 439.1 kg (968 Ibs)
• Peso operativo: 7 971.6 kg (17,574 Ibs)
• Longitud de la casa de máquinas: 38.9 m (127.5 ft)
• Ancho de la casa de máquinas: 36.4 m (119.3 ft)
• Radio posterior: 27.4 m (90 ft)
• Pasador central hasta la base de la pluma: 12.2 m (40 ft)
• Altura de la base de la pluma: 5.9 m (19.5 ft)
• Profundidad del bastidor giratorio: 3.68 m (145 in)
• Capacidad de carga suspendida: 344,736 kg (760,000 Ibs)
• Rango de longitud de pluma en servicio: 113.1 m (371 ft)
• Ángulo de pluma (deg): 35.8
• Radio de operación: 105.9 m (347.5 ft)
• Profundidad de excavación (práctica): 64.8 m (212.5 ft)
• Altura de vertido: 48.1 m (161 ft)
