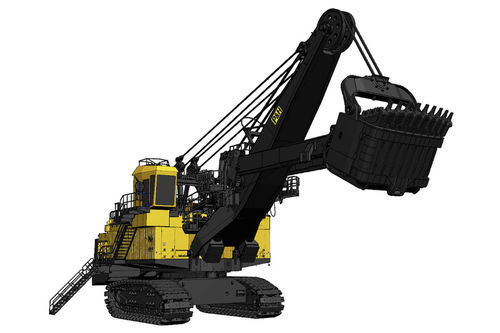

Pala mecánica frontal con orugas 4100C AC

para minas

Visión general
La pala eléctrica de cable 4100C proporciona una carga de alta capacidad y fiabilidad para operaciones mineras a gran escala. Con un ejemplo de carga nominal de 81,6 t (90 st) y una capacidad típica de cucharón de 45,9 m³, la 4100C es una evolución de la plataforma 4100A comprobada en campo.

Puntos destacados

• Categoría: Pala eléctrica de cable
• Carga nominal (toneladas métricas): 72,5 - 82
• Carga nominal (short tons): 80 - 90
• Capacidad de cucharón (m³): 41 - 49
• Capacidad de cucharón (yd³): 54 - 64
• Producción (MTPH): 7 184 - 9 579
• Producción (TPH): 7 919 - 10 559

Capacidad

• Capacidad nominal del cucharón* (yd³): 60
• Capacidad nominal del cucharón* (m³): 45,9
• Capacidad nominal SAE 2:1 (m³): 50,8
• Capacidad nominal SAE 2:1 (yd³): 66,4
• Tamaño de camión óptimo (mt): 172 - 363
• Tamaño de camión óptimo (st): 190 - 400
• Carga suspendida nominal (mt): 154,2
• Carga suspendida nominal (st): 170

Alcances de trabajo / Dimensiones
Radio de corte (m): 24,7
Radio de corte (ft): 78 ft. 8 in
Altura de descarga (puerta abierta) (m): 9,1
Altura de descarga (puerta abierta) (ft): 31 ft. 0 in
Radio a nivel de suelo (m): 16,4
Radio a nivel de suelo (ft): 52 ft. 6 in
Radio de giro trasero (m): 10,2
Radio de giro trasero (ft): 32 ft. 3 in
Nivel de ojos del operador (m): 9,5
Nivel de ojos del operador (ft): 31 ft. 3 in
Altura de corte (m): 15,8
Altura de corte (ft): 51 ft. 10 in

Crowd

• Unidad de transmisión por correa V Powerband entre el motor y la caja de engranajes para absorber cargas de choque.
• Primer y segundo engranaje reductor en caja cerrada para lubricación por salpicadura y mantenimiento simplificado.
• Mango de cucharón de dos patas con caja de torsión y accionamiento cremallera-piñón para estabilidad en banco y eficiencia de excavación.
• Freno de disco de aire con liberación por resorte.
• Sistema de filtración de crowd opcional disponible.

Giro

• Dos cajas de engranajes planetarias modulares P&H y un engranaje de giro forjado de una sola pieza transmiten el par para ciclos rápidos.
• Frenos de disco de aire con liberación por resorte – uno por motor.
• Sistema de filtración de giro opcional disponible.

Requisitos de alimentación

• Tensión de suministro: 7.200 V 3 fases, 60 Hz o 5.000 / 6.000 / 6.600 V 3 fases, 50 Hz
• Transformador de suministro: mínimo 3.000 kVA
• Valor VA de cortocircuito mínimo disponible en la pala: 25 MVA
• Nota sobre tensión de suministro: tensión según requisitos del cliente

Propulsión

• Dos cajas planetarias P&H transmiten el par de forma independiente a los piñones de accionamiento para el esfuerzo de tracción requerido.
• Sistema de piñones P&H Delta de baja tensión con cadenas de oruga de fundición pesada.
• Frenos de disco de aire con liberación por resorte – uno por motor.

Cabrestante

• Todos los engranajes alojados en una caja de engranajes cerrada con circulación de aceite filtrado para lubricación por salpicadura fiable.
• Gran tambor de cabrestante de 65" de diámetro para prolongar la vida útil del cable.
• Sistema ferrule becket y dos tensores eléctricos estándar para un cambio de cable eficiente.
• Frenos de disco de aire con liberación por resorte – uno por motor.

Tecnología

• Argus – El sistema de monitorización de carga Argus pesa cada cucharón en tiempo real para mejorar la precisión de carga y el benchmarking de operadores.
• ProVision – Guiado GNSS de alta precisión (hasta 1 cm) para excavación precisa y posicionamiento de camiones.
• MineCare – Sistema de gestión de mantenimiento que combina monitorización del estado en tiempo real con análisis en la nube para detección avanzada de fallos.
• DISPATCH – Sistema de gestión de flotas que optimiza los ciclos de carga y transporte para reducir tiempos de espera y mejorar el control de producción.
• Payload 2 – Herramienta que ayuda a los operadores a alcanzar de forma consistente las cargas objetivo de los camiones.

Especificaciones técnicas

• Model / SKU: 4100C AC
• Brand: Komatsu
• Categoría: Pala eléctrica de cable
• Carga nominal (toneladas métricas): 72,5 - 82
• Ejemplo de carga nominal (declarado): 81,6 mt (90 st)
• Capacidad de cucharón (m³): 41 - 49
• Capacidad típica del cucharón (m³): 45,9
• Capacidad SAE 2:1 (m³): 50,8
• Capacidad de cucharón (yd³): 54 - 64
• Capacidad nominal del cucharón (yd³): 60
• Producción (MTPH): 7 184 - 9 579
• Producción (TPH): 7 919 - 10 559
• Tamaño óptimo de camión (mt): 172 - 363
• Tamaño óptimo de camión (st): 190 - 400
• Carga suspendida nominal (mt): 154,2
• Carga suspendida nominal (st): 170
• Radio de corte: 24,7 m / 78 ft. 8 in
• Altura de descarga (puerta abierta): 9,1 m / 31 ft. 0 in
• Radio a nivel de suelo: 16,4 m / 52 ft. 6 in
• Radio de giro trasero: 10,2 m / 32 ft. 3 in
• Nivel de ojos del operador: 9,5 m / 31 ft. 3 in
• Altura de corte: 15,8 m / 51 ft. 10 in
• Opciones de tensión de suministro: 7.200 V 3 fases (60 Hz) o 5.000 / 6.000 / 6.600 V 3 fases (50 Hz)
• Transformador de suministro mínimo: 3.000 kVA
• Valor VA de cortocircuito mínimo en la pala: 25 MVA
• Sistemas notables: Argus, ProVision, MineCare, DISPATCH, Payload 2
