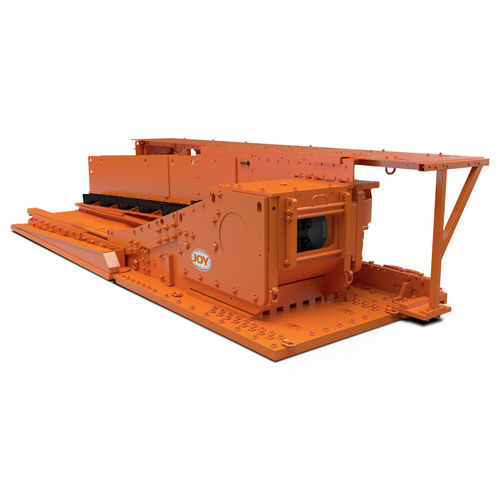

Transportador con cadena AFC

de transportepara manipulaciónde transferencia

Descripción general
Los transportadores blindados de frente Joy (AFC) están diseñados para sistemas longwall y para operar en entornos mineros exigentes. Configurables según las condiciones del yacimiento, los AFC permiten el manejo continuo del carbón y la transferencia de material en la frente.

Puntos destacados

• Diseño personalizado según la operación y la geología
• Ingeniería para entornos longwall severos
• Diseñados para reducir el coste por tonelada y minimizar tiempos de parada

Características y ventajas

• Linepans robustos: Construcción simple de cuatro piezas para mayor vida útil. Pans trapezoidales y perfil de carga patentado que mejoran el control de horizonte y snake para un alineamiento y estabilidad de frente constantes. Cada AFC se prueba antes de la entrega.
• Cadenas, piñones y flightbars: Componentes combinados fabricados en materiales especificados para optimizar la duración y el rendimiento productivo.
• Soluciones de gestión de cadena: Varios sistemas de tensión, combinables o independientes, reducen fallos de cadena y tiempos de inactividad, mejorando la seguridad.
• Cadena broadband: Disponible en diámetros de 38–64 mm. Diseños patentados pueden aumentar la capacidad de potencia hasta un 60% frente a cadenas convencionales y mejorar la resistencia a fatiga y desgaste.
• Flightbars: Diseñados por CAD para limpieza eficiente de la vía y transporte de material eficiente. Tuercas y pernos de seguridad reducen fallos.
• Chasis de accionamiento Joy: Diseños personalizados en extremos de gate para mejorar la transferencia de material, la extracción por la máquina de corte y reducir desgaste, con mantenimiento simplificado.
• Cajas de engranajes Joy: Diseñadas para servicio AFC para mejorar la producción, facilitar el mantenimiento y reducir costes de reacondicionamiento.
• Sistema de control RS20s AFC / Faceboss RS20s: Estandariza el control en productos longwall Joy/Komatsu; puede operar de forma independiente o integrarse con soportes de techo motorizados y máquinas cortadoras, y con redes RS20n cuando estén disponibles.
• Acoplamiento Turbo Transmission Technology (TTT): Acoplamiento de llenado controlado que mantiene el par ante caídas normales de tensión, con mantenimiento mínimo y uso de agua como medio para arranques en frío repetidos.
• Cargador de etapa de viga y cola de banda: Proporciona transición continua de la frente a la banda para minimizar bloqueos y asegurar descarga constante al sistema de transporte.
• Integración con trituradoras: La gama de trituradoras Komatsu BSL se integra con el AFC para manejar carbón en bloque y roca sobredimensionada, disponible con accionamiento directo por engranajes o por correa en V.

Recursos (documentos y descargas)

• Folleto resumen de sistemas longwall (Inglés)
• Folleto RS20s para AFC (Inglés)
• Comunicado: soluciones longwall Komatsu (2021)

Especificaciones técnicas

• Capacidad (toneladas): Hasta 6.000 por hora
• Capacidad (tons): Hasta 6.600 por hora
• Longitud del transportador (m): Hasta 450
• Longitud del transportador (ft): Hasta 1.500
• Longitud de linepan (mm): 1.503; 1.756; 2.050
• Longitud de linepan (in): 60; 70; 80
