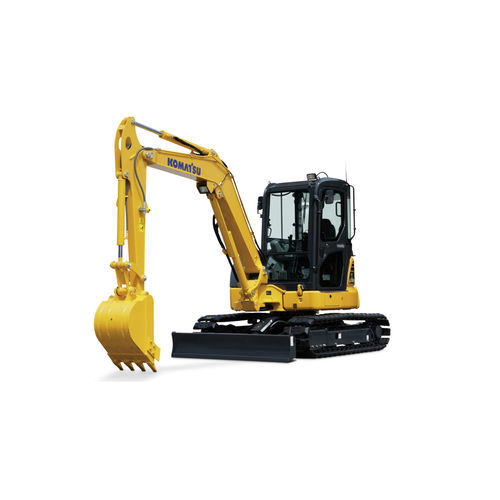

Miniexcavadora PC55MR-5

con orugasdiésel

Descripción general Las excavadoras pequeñas de Komatsu incorporan tecnología avanzada para ofrecer la máxima eficiencia, una mayor productividad y un menor consumo de combustible. Ofrecen un rendimiento fiable, una excelente visibilidad hacia delante y un espacio de trabajo cómodo para el operador. Disfruta de potencia, precisión y comodidad con este modelo. Resumen de características

• Potencia (HP): 38 HP a 2.400 rpm
• Potencia (kW): 28,3 kW a 2.400 rpm
• Peso operativo (kg): 5 150 - 5 270
• Peso operativo (lbs): 11 354 - 11 618
• Capacidad de la cuchara (m³): 0,055 - 0,18
• Capacidad de la cuchara (yd³): 0,07 - 0,24

Sistema hidráulico

• Tipo HydrauMind: sistema HydrauMind (Hydraulic Mechanical Intelligence, nuevo diseño)
• Número de modos de trabajo seleccionables: 2
• Bomba principal: Bombas para giro y hoja
• Tipo variable: de cilindrada variable, de pistones axiales
• Caudal máximo: 153,3 L/min (40,1 gpm EE. UU.)
• Caudal máximo de la bomba de giro: 63 L/min (16,6 gpm EE. UU.)
• Tipo de engranaje: de desplazamiento fijo (auxiliar)
• Bombas principales para: circuitos de pluma, brazo, cuchara y desplazamiento
• Ajustes de las válvulas de alivio: circuitos de implementos 26,5 MPa (3.844 psi), circuito de desplazamiento 26,5 MPa (3.844 psi), circuito de giro 21,6 MPa (3.133 psi), circuito piloto 3,14 MPa (455 psi)

Cilindros hidráulicos

• Pluma (mm): 90 x 691 x 50
• Brazo (mm): 85 x 733 x 55
• Cuchara (mm): 75 x 580 x 50
• Pluma (pulg.): 3,54 x 27,2 x 1,97
• Brazo (pulg.): 3,35 x 28,9 x 2,17
• Cuchara (pulg.): 2,95 x 22,8 x 1,97
• Hoja (mm): 110 x 140 x 50
• Giro de la pluma (mm): 95 x 630 x 50

Motores hidráulicos

• Desplazamiento: 2 motores de pistones axiales con freno de estacionamiento
• Giro: 1 motor de pistones axiales con freno de retención de giro

Transmisiones y frenos

• Tipo de transmisión: hidrostática
• Fuerza máxima de tracción: 4 280 kgf (9 436 lbs)
• Tipo de freno de servicio: bloqueo hidráulico
• Freno de estacionamiento: Freno mecánico
• Capacidad de subida: 30°
• Fuerza máxima de excavación: 3 980 kgf (8 768 lbf)
• Velocidad máxima de desplazamiento: Alta: 4,6 kph (2,9 mph); baja: 2,6 kph (1,6 mph)

Sistema de giro

• Reducción de giro: engranaje planetario
• Freno de retención / Bloqueo de giro: freno de disco mecánico
• Velocidad de giro: 9 rpm

Peso operativo (aproximado)

• Peso operativo incluyendo pluma de una pieza de 2 900 mm (9 pies 6 pulgadas), brazo de 1 640 mm (5 pies 5 pulgadas), cuchara SAE colmada, hoja, capacidad nominal de lubricantes y refrigerante, depósito de combustible lleno, operador y equipamiento de serie.
• Tamaño de las zapatas: 400 mm (16 pulgadas)
• Presión sobre el suelo (cabina ROPS, zapatas de goma): 0,3 kg/cm² (29,6 kPa / 4,27 psi)
• Peso operativo con cabina ROPS y zapatas de goma: 5 270 kg (11 618 libras)
• Peso operativo con techo ROPS y zapatas de goma: 5 150 kg (11 354 libras)

Motor

• Modelo del motor: Komatsu 4D88E-7*
• Tipo de refrigeración: Refrigerado por agua, 4 tiempos, inyección directa, EGR refrigerado
• Aspiración: Aspiración natural
• Número de cilindros: 4
• Diámetro x carrera: 88 mm x 90 mm (3,46 pulgadas x 3,54 pulgadas)
• Cilindrada: 2,19 L (134 pulgadas cúbicas)
• Velocidad nominal del motor: 2.400 rpm
• Regulador: Control para todas las velocidades, electrónico
• Método de accionamiento del ventilador para la refrigeración del radiador: Mecánico
• Potencia en caballos (bruta según SAE J1995): 39 HP (29,1 kW)
• Potencia (ISO 9249 / SAE J1349 neta): 38 HP (28,3 kW)

Capacidad de líquido refrigerante y lubricante (relleno)

• Depósito de combustible: 65 L (17,2 galones EE. UU.)
• Aceite de motor: 8,1 L (7,5 L indicado entre paréntesis como referencia alternativa) (2,2 galones EE. UU. / 2,0 galones EE. UU. indicados como alternativa)
• Líquido refrigerante: 8,9 L (2,4 galones EE. UU.)
• Transmisión final: 0,7 L (0,2 galones EE. UU.)
• Depósito hidráulico: 55 L (20 L) (14,5 galones estadounidenses, con 5,3 galones estadounidenses indicados como alternativa)

Tren de rodaje

• Bastidor central: en X
• Bastidor de las orugas: de sección cuadrada
• Ajustador de orugas: hidráulico
• Número de zapatas (por cada lado): 39
• Número de rodillos portadores (por cada lado): 1
• Número de rodillos de la oruga (por cada lado): 4
• Sellado de la oruga: Sellada

Equipamiento de serie (selección)

• Filtro de aire, de doble elemento con evacuador automático de polvo
• Ventilador de refrigeración, tipo de succión
• Paquete de refrigeración en paralelo
• Alternador de 12 V / 55 A
• Desaceleración automática
• Batería 1 x 12 V / 72 Ah
• Motor de arranque de 12 V / 2,3 kW
• Luces de trabajo en la pluma y en la cabina/carroza
• Sistema hidráulico auxiliar con válvula selectora
• Estructura protectora del ventilador y protección térmica
• Zapatas de goma de 16" (400 mm)
• Fuente de alimentación de 12 V
• Control automático de desplazamiento de dos velocidades
• Control auxiliar y de giro de la pluma accionado con el pie
• Función de bloqueo automático de la palanca de bloqueo
• Panel de control, pantalla a color de 3,5"
• Función de identificación del operador
• Retrovisores (derecho, izquierdo y trasero)
• Cinturón de seguridad, retráctil de 76 mm; asiento con suspensión (altura media)
• Alarma de desplazamiento y luz de desplazamiento
• Cabina ROPS de dos montantes
• Conjunto de brazo de 2 640 mm (5'5") con tuberías; pluma de 2 900 mm (9'6") montada con tubería; hoja de relleno
• Apagado automático en ralentí; KOMTRAX® Nivel 5 —basado en red móvil—; freno de retención de giro

Equipamiento opcional (selección)

• Cadenas Road Liner (400 mm / 16")
• Cadenas de acero (400 mm / 16")
• Cabina con puerta abatible, aire acondicionado, preinstalación de radio, entrada auxiliar (conector de 3,5 mm)
• Joysticks de control proporcional
• Hoja niveladora angular
• Amplia variedad de implementos

Recursos y notas

• Folleto disponible para modelos relacionados (se hace referencia a la documentación del fabricante).
• Los valores de las especificaciones que se muestran son los facilitados por el fabricante; se indican varias unidades (métricas e imperiales) cuando están disponibles.

características / especificaciones técnicas

• Modelo: PC55MR-5
• Marca: Komatsu
• Motor: Komatsu 4D88E-7, 4 cilindros, 2,19 L, 2 400 rpm
• Potencia: 38 HP (28,3 kW) a 2.400 rpm
• Peso en orden de marcha: 5.150 - 5.270 kg (11.354 - 11.618 lbs)
• Capacidad de la cuchara: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Depósito de combustible: 65 L (17,2 galones EE. UU.)
• Sistema hidráulico: HydrauMind, bombas de pistones axiales de caudal variable, caudal máximo 153,3 L/min
• Desplazamiento/tracción: hidrostática; fuerza máxima de tracción 4 280 kgf (9 436 lbs); velocidad máxima de desplazamiento de 4,6 km/h (2,9 mph)
• Tren de rodaje: bastidor en X, bastidor de orugas de sección cuadrada, ajustador hidráulico de orugas, 39 zapatas por lado
• Características de serie: KOMTRAX® Nivel 5, panel de control con pantalla a color de 3,5", estructura de protección contra vuelcos (ROPS) (o cabina ROPS opcional), sistema hidráulico auxiliar
