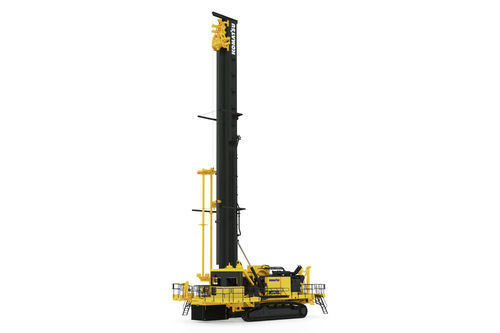

Perforadora para agujeros de dinamitado ZR122

con orugasrotativateledirigida

Resumen
Diseñada para operaciones exigentes de perforación de huecos de voladura, la perforadora rotativa Komatsu ZR122 ofrece alta carga sobre la broca, capacidad de rotación y resistencia estructural para mantener una productividad elevada y reducir el coste por metro perforado. El equipo combina un mástil tipo boxer, un pulldown por cremallera de alta fuerza y sistemas automatizados para optimizar la calidad del agujero, la colocación precisa y la disponibilidad operativa.

Ventajas clave

• Mástil robusto tipo boxer: sección cerrada que mejora la fiabilidad estructural y facilita la inspección y el mantenimiento.
• Pulldown por cremallera de alta fuerza: proporciona 122.000 lb de carga sobre la broca y una fuerza rotatoria importante para penetrar roca dura.
• Carrito automático de brocas: cambiador automático avanzado que reduce los tiempos de cambio y la exposición del operador manteniendo la integridad del agujero.
• GPS de alta precisión (HPGPS): posicionamiento preciso para mejorar los resultados de voladura y la eficiencia aguas abajo.
• Diseño configurable y listo para la aplicación: opciones flexibles para adaptarse a los patrones de perforación específicos del yacimiento y reducir el coste total de perforación.

Características y beneficios (seleccionados)

• Construcción sólida del mástil tipo boxer: reduce los puntos de iniciación de grietas y las concentraciones de tensiones, facilitando la inspección y la reparación.
• Pulldown por cremallera innovador: maximiza las fuerzas de perforación favoreciendo la fiabilidad del sistema y reduciendo los intervalos de mantenimiento.
• Manipulación automática de brocas y tubos: el carrousel agiliza los cambios de broca y permite cambios rápidos de diámetro para optimizar la fragmentación.
• Diseño estructural mejorado: mástil, bastidor principal y bastidor delantero diseñados para durabilidad; bastidor delantero configurable para añadidos u opciones de suministro eléctrico.
• Navegación automática con HPGPS: soporta movimientos de perforación precisos entre agujeros y permite desplazamientos sin operador cuando es necesario.
• Perforación angular en una o varias pasadas: configuraciones versátiles del mástil para diversas aplicaciones en la misma máquina.

Tubos de perforación y componentes
Los tubos de perforación Komatsu para blasthole (fabricados e integrales) están diseñados para equipos con diámetros exteriores de 7" a 13 3/4". Los tubos fabricados emplean juntas de herramienta en acero de aleación e inspección por ultrasonidos. Se mecanizan ranuras o planos para llave según los requisitos. Las conexiones con hombro rotativo están kemplated para proteger contra el agarrotamiento durante la puesta en marcha. La construcción de pared gruesa y el revestimiento duro de tungsteno opcional mejoran la vida útil y reducen los costes operativos.

• Tubo integral fabricado a partir de barras de aleación premium.
• Agujeros trepanados a medida para el correcto equilibrio en las conexiones con hombro rotativo seleccionadas.
• Concentricidad y alineación axial de las conexiones mantenidas a tolerancias estrictas.
• Revestimiento duro de tungsteno disponible para protección contra abrasión y erosión.
• Komatsu fabrica bit subs y saver/top subs a juego para conectar la sarta de perforación a los shock subs.

Recursos (documentos disponibles)

• Ficha técnica ZR122 (English)
• Sell sheet ZR122 (English)
• One-pager: mástil boxer y pulldown por cremallera
• Comunicado de prensa: nueva perforadora blasthole aporta alta productividad

Especificaciones técnicas

• Modelo / SKU: ZR122
• Categoría: Blasthole drills — Perforadora rotativa
• Diámetro de agujero (in): 13 3/4
• Diámetro de agujero (mm): 349
• Carga en broca (kg): 55.338
• Carga en broca (lbs): 122.000
• Profundidad por pasada (ft): 65
• Profundidad por pasada (m): 20
