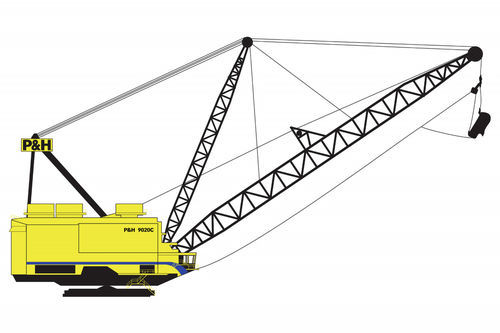

Excavadora de grandes dimensiones 9020C

con orugaspara minas y canterasde gran alcance

Resumen
La dragline P&H 9020C está diseñada para operar con diversas longitudes de pluma, capacidades de cubo y geometrías de obra. Configurable para minería a cielo abierto y excavaciones pesadas, la máquina ofrece un funcionamiento predecible a largo plazo y mantenimiento simplificado.

Características y ventajas

• Tubuladura ultraresistente El diseño del tub permite distribuir las cargas de forma homogénea para reducir tensiones localizadas y aumentar los intervalos de servicio.
• Arco en A para gestión de cargas La geometría del arco en A controla las fuerzas de carga para mantener la estabilidad en elevaciones pesadas.
• Pluma de cuatro cordones Construcción de cuatro cordones con base plana que proporciona integridad estructural en condiciones exigentes.
• Plataforma electrónica El sistema de control Centurion supervisa el rendimiento de la máquina y apoya la productividad del operador y la planificación del mantenimiento.

Especificaciones clave
Capacidad del cubo (m3): 55 - 93
Capacidad del cubo (yd3): 75 - 117
Longitud de pluma (m): 90 - 125
Longitud de pluma (ft): 300 - 405

Especificaciones técnicas

• Capacidad del cubo: 55 - 93 m3 (75 - 117 yd3)
• Longitud de pluma (rango de trabajo): 106,7 m (350 ft); Longitudes disponibles: 90 - 125 m (300 - 405 ft)
• Ángulo de pluma: 37,5°
• Clasificación de carga suspendida: 219.996 kg (485.000 lbs)
• Radio de operación: 98,5 m (323,3 ft)
• Profundidad de excavación (práctica): 68,3 m (224 ft)
• Altura de volcado: 49,9 m (163,7 ft)
• Diámetros de cuerda y tambor: Cuerdas de elevación 101,6 mm (4,375 in); Cuerdas de dragado 101,6 mm (4,365 in); Tambor de elevación 286 cm (112,5 in); Tambor de dragado 286 cm (112,5 in)
• Tub y zapatas: Diámetro del tub 22,3 m (73 ft); Holgura tub/ cubierta 2,0 m (6,7 ft); Presión al suelo (tub) 148 kPa (21,4 psi)
• Diámetro del círculo de raíles: 19,5 m (64 ft)
• Cantidad y diámetro de rodillos: 141 x 356 mm (141 x 14 in)
• Diámetro primitivo, piñón de giro: 17,9 m (58,8 ft)
• Tamaño de zapata (dimensiones máximas): 5,2 x 21,3 m (17 x 70 ft)
• Presión al suelo (zapatas): 265,9 kPa (38,5 psi) * (presión de zapatas asumiendo 90% del peso de la máquina en las zapatas)
• Ancho entre zapatas: 32,6 m (107 ft); Holgura bajo zapatas: 0,6 m (1,9 ft); Longitud normal de paso: 2,3 m (7,5 ft)
• PESOS (estándar): Peso neto 5 288,1 kg; Contrapeso 556,1 kg; Peso de trabajo 5 844,2 kg
• Marco giratorio y casa de maquinaria: Longitud casa de maquinaria 35,9 m (117,8 ft); Ancho casa de maquinaria 30,5 m (100 ft); Radio trasero 24,5 m (80,3 ft); Eje central al pie de pluma 12,2 m (40 ft); Altura del pie de pluma 4,9 m (16,2 ft); Profundidad del marco giratorio 2,84 m (112 in)
• Pluma y guia: Construcción de pluma — 4 cordones de ala ancha con entrelazado de tubería; Material de pluma — HSLA; Diámetro de polea de punta (pivotante) 3.454 mm (136 in); Guia — Estilo Constant Contact; Diámetro de polea de guia 3.454 mm (136 in)
• Electrónica: Sistema de control Centurion para monitorización de máquina y soporte de productividad
