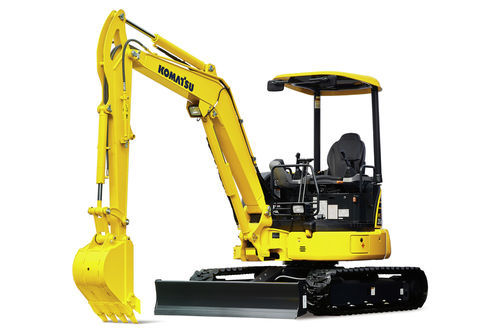

Miniexcavadora PC30MR-5 E1

de orugaspara obra de construcciónde radio corto

Descripción general
La excavadora compacta Komatsu PC30MR-5 E1 proporciona rendimiento eficiente para obra urbana, zanjas y trabajos de servicios. Combina una reducción del voladizo trasero, un motor de bajo consumo y controles hidráulicos precisos para maximizar la productividad en espacios confinados, con buena visibilidad y un puesto de operador confortable en cabina o estructura de protección.

Especificaciones clave

• Potencia: 24,4 CV (18,2 kW) @ 2 200 rpm
• Peso en orden de trabajo: 3 090 – 3 240 kg (6 812 – 7 143 lbs)
• Capacidad de cucharón: 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Depósito de combustible: 41 L
• Capacidad sistema hidráulico: 20 L
• Caudal auxiliar máximo: 50 L/min (13,2 gpm a 2 973 psi)
• Ancho zapata estándar: 300 mm
• Dimensiones del empujador (A×H): 1 550 × 355 mm

Motor

• Modelo de motor: Komatsu 3D88E-7*
• Refrigeración: Agua, inyección directa
• Cilindros: 3
• Diámetro × carrera: 88 × 90 mm
• Cilindrada: 1,642 L
• Régimen nominal: 2 200 rpm
• Accionamiento del ventilador: Mecánico

Hidráulica

• Modos de trabajo seleccionables: 2
• Bombas principales: Pistón de desplazamiento variable × 2 (para giro y cuchilla)
• Caudal máximo: 32 L/min (18,3 US gpm)
• Presión máxima cuchilla: 21,5 MPa (3 118 psi)
• Caudal máximo bomba cuchilla: 9,9 L/min (2,61 gpm)
• Caudal auxiliar máximo a 2 973 psi: 50 L/min (13,2 gpm)
• Presión máxima giro: 20,1 MPa (2 915 psi)
• Caudal máximo bomba swing: 18,7 L/min (4,9 gpm)
• Válvula hidráulica: 8 vías
• Método de operación: Asistencia hidráulica

Cilindros hidráulicos

• Pluma: 85 × 525 × 50 mm
• Brazo: 75 × 595 × 45 mm
• Cucharón: 65 × 490 × 40 mm
• Cuchilla (1): 95 × 135 × 45 mm
• Giro pluma (1): 80 × 500 × 40 mm

Transmisión y frenos

• Tipo de transmisión: Hidrostática
• Tirón máximo: 3 400 kgf (7 495 lbs)
• Freno de servicio: Bloqueo hidráulico
• Freno de estacionamiento: Mecánico
• Capacidad de pendiente: 30°
• Velocidad máxima — Alta: 4,6 km/h (2,85 mph)
• Velocidad máxima — Baja: 2,6 km/h (1,61 mph)

Peso en servicio (aprox.)

• ROPS canopy, oruga goma — Presión en suelo (ISO 16754): 3,87 psi (26,7 kPa)
• Peso ROPS canopy, oruga goma: 3 090 kg (6 812 lbs)
• ROPS cab, oruga goma — Presión en suelo (ISO 16754): 4,25 psi (29,3 kPa)
• Peso ROPS cab, oruga goma: 3 240 kg (7 143 lbs)

Capacidades de líquidos

• Depósito combustible: 41 L
• Aceite motor: 6,7 L
• Refrigerante: 3,3 L
• Transmisión final: 0,6 L
• Sistema hidráulico: 20 L

Subchasis

• Chasis central: X-frame
• Armazón de oruga: Sección tipo caja
• Ajustador de oruga: Engrasador
• Rodillos soportes (cada lado): 1
• Rodillos de oruga (cada lado): 4
• Sello de oruga: Sellado

Cuchilla

• Ancho × altura cuchilla: 1 550 × 355 mm

Equipamiento estándar (selección)

• Motor: Filtro de aire doble elemento con evacuador de polvo automático; ventilador de refrigeración tipo succión
• Sistema eléctrico: Alternador 12 V/55 A; auto-desacelerador; batería 12 V/58 Ah; motor de arranque 12 V/1,7 kW; luz de desplazamiento frontal; luz de trabajo en pluma
• Hidráulica: Hidráulica auxiliar con válvula selectora de flujo un sentido/bidireccional; pedal para hidráulica auxiliar; válvula de cambio patrón ISO/SAE
• Protecciones: Protector de ventilador; protección térmica
• Subchasis: Zapata de goma 300 mm
• Puesto operador: Toma de 12 V; control automático de traslación 2 velocidades; monitor LCD 3,5" alta resolución; bloqueo automático de palanca; espejos retrovisores; cinturón de seguridad retráctil; asiento suspendido; alarma de desplazamiento; arco ROPS 2 postes (ISO 3471)
• Equipo de trabajo: Brazos 1 240 mm con canalización; cuchilla de relleno; pluma 2 285 mm con canalización
• Otros: Apagado automático en ralentí; KOMTRAX; terminal de batería de liberación rápida; freno de retención swing; contrapeso (aprox. 260 kg)

Equipamiento opcional (selección)

• Subchasis: Oruga Road Liner (300 mm)
• Puesto operador: Cabina con A/C, preparado para radio, entrada auxiliar; joysticks proporcionales
• Equipo de trabajo: Cucharones reforzados (300, 457, 610 mm); pulgar hidráulico; acoplador rápido mecánico

Características / Especificaciones técnicas

• Modelo: PC30MR-5 E1
• Marca: Komatsu
• Modelo motor: Komatsu 3D88E-7*
• Potencia: 24,4 CV (18,2 kW) @ 2 200 rpm
• Peso en orden de trabajo: 3 090 – 3 240 kg (6 812 – 7 143 lbs)
• Capacidad cucharón: 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Depósito combustible: 41 L
• Capacidad sistema hidráulico: 20 L
• Caudal auxiliar máximo: 50 L/min (13,2 gpm a 2 973 psi)
• Ancho zapata (estándar): 300 mm
• Dimensiones cuchilla: 1 550 × 355 mm
