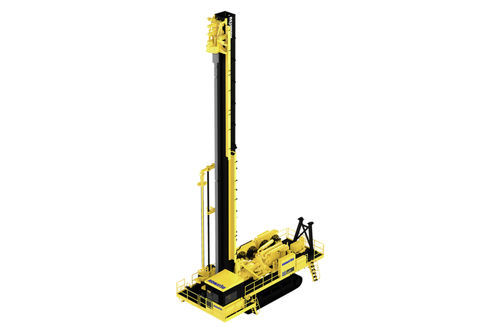

Perforadora para agujeros de dinamitado ZR77

con orugasrotativaCUMMINS

Descripción general
Productividad de alto impacto con control de precisión. Diseñada para rendimiento constante en condiciones difíciles, la ZR77 cuenta con un mástil tipo boxer robusto y un sistema de descenso cremallera-piñón de alta fuerza. Estos elementos maximizan la entrega de par y la carga sobre la herramienta, permitiendo ciclos más rápidos y mayor eficiencia de perforación.

Características clave

• Descenso cremallera-piñón de alta fuerza: Permite tiempos de ciclo más rápidos y mayor penetración en roca dura; aumenta el rendimiento de perforación hasta un 12 %.
• Carrusel de brocas automatizado / Manejo automático de brocas: Minimiza el tiempo de inactividad con cambios de broca rápidos y manos libres; ayuda a mantener una fragmentación eficiente y la calidad del hueco y a adaptarse rápidamente a nuevos diámetros de perforación.
• Diseño de mástil tipo boxer: Mejora la durabilidad estructural para mayor disponibilidad y reducción del mantenimiento.
• Operación remota opcional / Automatización de la perforación con control remoto: Operación remota HPGPS de alta precisión para unidades simples y múltiples; ayuda a limitar la exposición del operador y apoya iniciativas de seguridad cero daños.
• Capacidad de navegación automática con GPS de alta precisión (HPGPS): Aumenta la precisión de las ubicaciones de los agujeros y permite el desplazamiento entre agujeros sin operador en la cabina.
• Control inteligente del compresor: Regula la cantidad de aire en el agujero para gestionar potencia, consumo de combustible y velocidad de desagüe para ayudar a reducir los costos operativos.
• Perforación angular en pasada única y múltiple: Posicionamiento automático del mástil y nivelación automática adaptativa para realizar múltiples funciones de perforación con un solo equipo.

Recursos

• Documentos disponibles: hoja de especificaciones, hoja comercial, documento de automatización de perforación de una página y hoja del mástil boxer / cremallera-piñón (literatura y folletos del producto).

Especificaciones técnicas

• Categoría de producto: Perforadoras para agujeros de voladura — Perforadora rotativa.
• Modelo: ZR77.
• Diámetro del agujero (in): 7 7/8 - 10 5/8.
• Diámetro del agujero (mm): 200 - 270.
• Carga máxima sobre la broca (kg): 34 925.
• Carga máxima sobre la broca (lbs): 77 000.
• Profundidad por pasada (ft): 55.
• Profundidad por pasada (m): 16.8.
• Profundidad máxima multi-pasada (ft): 280.
• Profundidad máxima multi-pasada (m): 85.
• Unidad de potencia — Motor diésel / modelo (métrico): Cummins QST30.
• Unidad de potencia — Motor diésel (imperial): No regulado T2 y T4.
• Opción eléctrica (kv): 6.3.
• Opción eléctrica (métrico): ≥ corriente alterna trifásica Tensión secundaria (≥24, 12).
• Potencia nominal (kW): 783.
• Potencia nominal (HP): 1,050.
• Cabezal rotativo — Par (variable) a 100 rpm (ft-lbs): 11,000.
• Cabezal rotativo — Par (variable) a 100 rpm (kN-m): 14.9.
• Cabezal rotativo — Potencia nominal (kW): 158.
• Cabezal rotativo — Potencia nominal (HP): 212.
• Cabezal rotativo — Tipo de motor (hidráulico): Pistón axial de desplazamiento variable.
• Cabezal rotativo — Velocidad (variable): 200 rpm @ 5,500 ft.-lbs.
• Sistema de avance — Tipo: Cremallera y piñón.
• Sistema de avance — Velocidad del carro (máx) (m/min): 0 a 48.0.
• Sistema de avance — Velocidad del carro (máx) (ft/min): 0 a 157.5.
• Sistema de avance — Fuerza de izado (lbf): 67,900.
• Sistema de avance — Fuerza de izado (kN): 302.
• Fuerza de descenso (kN): 302.
• Manipulación de tubos — Opciones: Capacidad para manejar tubos de 25 ft.
• Manipulación de tubos — Capacidad del carrusel tamaño 4 (in): 8.62 o menos (diámetro 8 5/8 o menos).
• Manipulación de tubos — Capacidad del carrusel tamaño 4 (mm): 219 o menos.
• Manipulación de tubos — Capacidad del carrusel tamaño 5 (in): 8.62 o menos (diámetro 8 5/8 o menos).
• Manipulación de tubos — Capacidad del carrusel tamaño 5 (mm): 219 o menos.
• Manipulación de tubos — Capacidad del carrusel tamaño 6 (in): 7.64 o menos (diámetro 7 5/8 o menos).
• Manipulación de tubos — Capacidad del carrusel tamaño 6 (mm): 194 o menos.
• Manipulación de tubos — Profundidad máx tamaño 4 (ft): 200 (61 m).
• Manipulación de tubos — Profundidad máx tamaño 5 (ft): 240 (73 m).
• Manipulación de tubos — Profundidad máx tamaño 6 (ft): 280 (85 m).
• Mástil / torre — Ancho del mástil (m): 1.
• Mástil / torre — Ancho del mástil (in): 39.4.
• Mástil / torre — Profundidad del mástil (in): 39.5 (profundidad del mástil (m): 1).
• Mástil / torre — Recorrido carro / cabezal rotativo (m): 19.1 (ft: 62.5).
• Mástil / torre — Longitud del mástil (pase único) (ft): 75 (m: 22.9).
• Mástil / torre — Longitud del mástil (multi-pasada) (ft): 61 (m: 18.6).
• Mástil / torre — Perforación angular (opción): 0-30°, incrementos de 5°.
• Pistones de elevación del mástil: Hidráulicos (2x).
• Sistema de aire — Control del compresor: Accionado eléctricamente, CANbus.
• Sistema de aire — Salida estándar (CFM): 2,000.
• Sistema de aire — Salida estándar (m^3/min): 56.6.
• Sistema de aire — Tipo de compresor: Tornillo rotativo, sumergido en aceite.
• Sistema de aire — Presión de servicio (psi): 100.
• Sistema de aire — Presión de servicio (kPa): 689.
• Sistema de aire — Salida DTH estándar (psi): 1,500 CFM @ 350 psi.
• Sistema de aire — Salida DTH estándar (bar): 42.5 m3/min @ 24.13 bar.
• Sistema de aire — Volúmenes opcionales disponibles (m^3/min): 109.
• Sistema de aire — Potencia requerida para volúmenes disponibles (kW): Motor principal 746.
• Perforación DTH — DTH (mm): Hasta 203 mm con martillo Down-the-hole y diámetro máximo de trépointe 229 mm.
• Perforación DTH — DTH (in): Hasta 8 in con martillo Down-the-hole y diámetro máximo de trépointe 9 in.
• Rangos de trabajo — Profundidad por pasada única (ft): 55 (m: 16.8).
• Rangos de trabajo — Máximo por pasada única (ft): 55 (m: 16.8).
• Rangos de trabajo — Máximo multi-pasada (ft): 280 (m: 85).
• Fluidos / mantenimiento — Capacidad depósito de combustible (estándar) (L): 1 514 (gal: 400).
• Fluidos / mantenimiento — Capacidad depósito de combustible (opcional) (L): 2 366 (gal: 625).
• Fluidos / mantenimiento — Capacidad depósito hidráulico (L): 1 136 (US gal: 300).
• Fluidos / mantenimiento — Capacidad depósito OGL (L): 68 (gal: 18).
• Fluidos / mantenimiento — Capacidad depósito de agua (estándar) (L): 1 514 (gal: 400).
• Fluidos / mantenimiento — Mantenimiento: Aislamiento de batería y arrancador a nivel del suelo; sistema de servicio de fluidos rápido a nivel del suelo para combustible, hidráulico, aceite de motor, refrigerante, aceite del compresor, grasa y agua; muestreo de aceite en vivo.
• Control de polvo — Cortinas antipolvo: Estándar; Actuador eléctrico para cortinas: Opcional; Sistema de inyección de agua: Estándar; Sistema de precalentamiento para inyección de agua: Disponible; Colector de polvo seco: Opcional.
