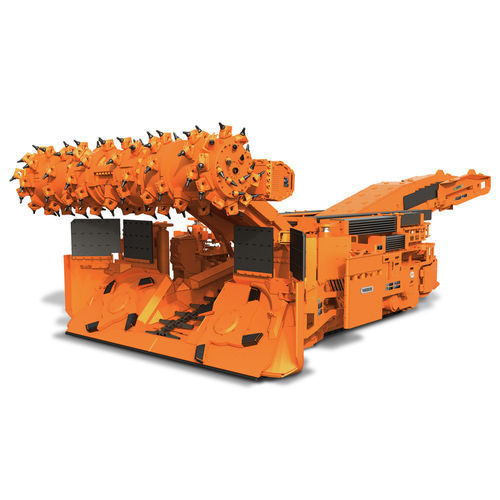

Rafadora continua empernadora de techo 14ED25

Resumen
Diseñado para aumentar la productividad en aplicaciones de capas bajas a medias, el 14ED25 es un equipo de desarrollo de entrada con un sistema de bulonado integrado que permite cortar y bulonar simultáneamente en una sola pasada. Esta capacidad de pasada única elimina el cuello de botella en la apertura de la vía de entrada cuando es necesario instalar anclajes tempranos debido a un techo débil.

Beneficios clave

• Fiabilidad excepcional y alta disponibilidad
• Mayor tiempo entre reconstrucciones mayores (típicamente 3–6 años)
• Elimina el cuello de botella de la entrada al permitir corte y bulonado simultáneos

Características y beneficios (destacados)

• Cabezas de corte extensibles dobles: Las extensiones hidráulicas se retraen para facilitar la retirada y ofrecen flexibilidad en cortes de esquina. Cortes anchos hasta 16 ft en una sola pasada. Potencia en la cabeza de corte: 656 HP / 490 kW.
• Faceboss Control System: Herramientas de asistencia al operador, secuencias automatizadas, diagnósticos avanzados y monitorización del rendimiento para optimizar la operación.
• Dos perforadoras de techo: Un bulonador semiautomático Joy AFX210 con capacidad de inclinación está fijado a cada lado para una instalación rápida del control del techo.
• Cilindros ATRS delanteros y traseros: Cuatro cilindros hidráulicos estabilizan el techo durante la excavación y el bulonado; activados mediante un botón, los cilindros pulsan para mantener el contacto con el techo y ayudar a proteger al operador.
• Paquete de optimización hidráulica: Minimiza las mangueras y el número de componentes, simplifica el enrutamiento de mangueras para mejorar el acceso en mantenimiento y simplificar las reconstrucciones.

Detalles adicionales del producto

• El sistema de bulonado integrado permite cortar y bulonar simultáneamente en una sola pasada.
• Capacidad de perforación en húmedo o seco.
• Recursos: piezas y recursos relacionados están disponibles para este producto.

Especificaciones técnicas

• Modelo / nombre comercial: 14ED25
• Categoría: Desarrollo de entrada — Equipos de desarrollo de entrada
• Número de bulonadores de techo: 2
• Número de bulonadores de costado: 2
• Distancia taladro raíz hasta punta de pico: 137 in
• Longitud de la máquina: 42 ft. 11 in
• Peso de la máquina: 180,000 - 196,000 lbs
• Altura del chasis: 48 in
• Distancia al suelo: 11 in
• Ancho del chasis: 120 in
• Presión de contacto con el suelo: 33 - 37 psi
• Velocidad de tracción (máx): 65 fpm
• Ancho de cadena de oruga: 22 in
• Perforadoras de techo con cilindro de entramado integral: Dos perforadoras AFX210
• Perforadoras de costado opcionales: 2
• Características de perforación: Perforación húmeda o seca
• Distancia de la perforadora de techo al frente: 9 ft. 4 in
• Distancia de la perforadora de costado al frente: 13 ft. 7 in
• Protectores de costado: 6 ft. 0 in o 8.5 in
• Alcance TRS: 12 ft. 9 in
• Diámetro de la cabeza de corte: 44 in
• Ancho de corte: 15 ft. 6 in (mínimo)
• Altura máxima de corte: 11 ft. 5 in
• Altura mínima de corte: 6 ft. 6 in
• Velocidad de corte: 60 rpm
• Velocidad de punta del cincel: 690 fpm
• Extensiones de tambor: 9 in
• Distancia al sumidero: 52 in
• Motores de corte: 328 HP
• Motores de cabeza de recolección: 67 HP
• Motores de tracción: 80 HP
• Motores de bomba: 160 HP
• Motor de la cinta: 54 HP
• Potencia total: 1165 HP
• Ancho de la cinta: 30 in
• Altura de los laterales de la cinta: 12 in
• Velocidad de la cinta: 402 fpm
• Diámetro CLA: 51 in
• Tensión de la máquina: 950 V 60 Hz
• Cable de la máquina: 4/0 - 3 conductores
• Bomba hidráulica (tándem): 120 gpm
• Capacidad del depósito hidráulico: 300 US gal
