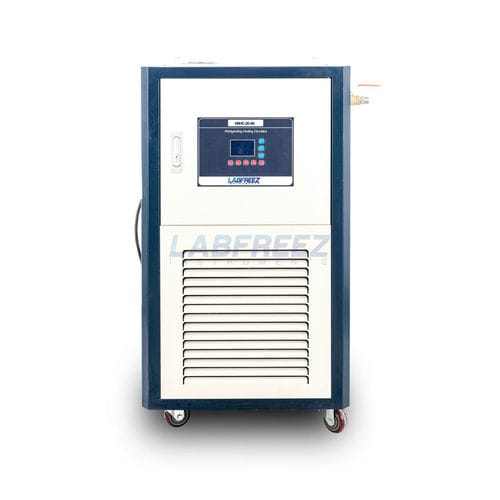

Termostato de circulación refrigerado HRHC series

de alta temperatura

Aplicación
La serie HRHC es un circulador refrigerado calefactor integrado diseñado para el control preciso de subida y bajada de temperatura en reactores con chaqueta y equipos similares. El sistema emplea un circuito líquido completamente cerrado con un vaso de expansión mecánicamente conectado para proteger el medio de transferencia de calor en amplios rangos de temperatura.

Características

• Depósito integrado de calefacción/enfriamiento con amplia área de intercambio térmico para cambios de temperatura rápidos y menor volumen de aceite.
• Funcionamiento continuo de calentamiento y enfriamiento; la refrigeración por compresor permite un enfriamiento rápido desde altas temperaturas.
• Diseño de circuito cerrado que evita la absorción de humedad a bajas temperaturas y la formación de niebla de aceite a altas temperaturas, prolongando la vida del aceite.
• Múltiples protecciones de seguridad: autodiagnóstico, protección por sobrecarga del congelador, interruptor de alta presión, relé de sobrecarga, protección térmica y contra sobretemperatura.
• Control PID adaptativo que ajusta parámetros según medidas multidireccionales (temperatura, variación, velocidad de cambio).
• Función de corrección de sondas PT100 externas e internas para mediciones precisas.
• Uso de refrigerantes sin CFC/HCFC.
• Control preciso de la velocidad de reacciones químicas mediante regulación estable de temperatura.
• Tubería de calentamiento en acero inoxidable 304 sin costura, espesor 3,0 mm.
• Compresores fiables y bombas de circulación resistentes a altas temperaturas para rendimiento estable.
• Relés de estado sólido para funcionamiento silencioso, sin chispas y larga vida.
• Visualización simultánea de temperatura programada y real con valor de alarma por sobretemperatura.
• Llenado y vaciado eficientes del fluido de circulación.
• Diseño de bomba de alta elevación y mangueras trenzadas en 304 para transporte de fluido a larga distancia.

Especificaciones comunes
Refrigeración: compresores herméticos
Bomba de circulación: tipo cerrado sin fugas
Boquillas entrada/salida: configuración entrada baja y salida alta
Control de temperatura: control por microordenador, LCD con ajuste PID adaptativo
Seguridad: retardo, detección de fugas, sobrecorriente, protección contra sobrecalentamiento
Acabado carcasa: pintura plástica anticorrosión

Modelos 80~100L (típicos)

• Modelos: HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Reactores aptos: 80–100 L
• Volumen tanque (L): 30
• Volumen de calefacción (L): 3
• Tamaño tanque calefacción (mm): Ø90×300 | Ø90×300 | Ø90×480
• Tamaño tanque aceite (mm): 300×300×120 | 300×300×120 | 450×150×450
• Rango máx. temp. (°C): -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Temp. mínima sin carga (°C): -20 | -32 | -42
• Alimentación: 380V±10% 50Hz (opciones disponibles)
• Potencia calefacción (W): 12000
• Potencia refrigeración (W): 15700–3690 | 15700–3690 | 10280–2565
• Rango control temperatura: -100°C – 400°C
• Precisión: ±0.1°C
• Sensor: PT100
• Viscosidad del medio: hasta 500 C.S.T
• Bomba circulación (W): 280; altura: 10 m; caudal: 35 L/min; presión: 4 MPa
• Refrigerante ejemplo: R404 (sin CFC/HCFC)
• Resolución pantalla: 0.1°C
• Tamaño total (mm): 1070×800×1430 (ejemplo)
• Peso (kg): 158–165

Opciones

• HRHC0001: Alimentaciones alternativas (3P-220V, 3P-480V, 110V)
• HRHC0002: Versión a prueba de explosiones
• HRHC0003: Suministro de aceite caloportador
• HRHC0004: Configuración doble entrada/salida

Especificaciones técnicas

• Serie: HRHC
• SKU: HRHC-Series
• Tipo de producto: Circulador refrigerado calefactor alta & baja temperatura (integrado calefacción y refrigeración)
• Aplicación: Control de temperatura para reactores con chaqueta y equipos similares
• Rango usable continuo: dependiente del sistema, típicamente -95°C a +350°C
• Precisión temperatura: ±0.1°C; sensor: PT100
• Control: microordenador con LCD y ajuste PID adaptativo
• Conexiones de fluido: mangueras y tubería 304 inox; tubo de calefacción 304 SS sin soldadura, 3.0 mm
• Bombas/compresores: grado industrial para estabilidad en alta temperatura
• Seguridad: autodiagnóstico, protecciones por sobrecarga, interruptor de alta presión, protección por sobretemperatura
• Opciones: antideflagrante, tensiones alternativas, aceite caloportador, doble puerto
