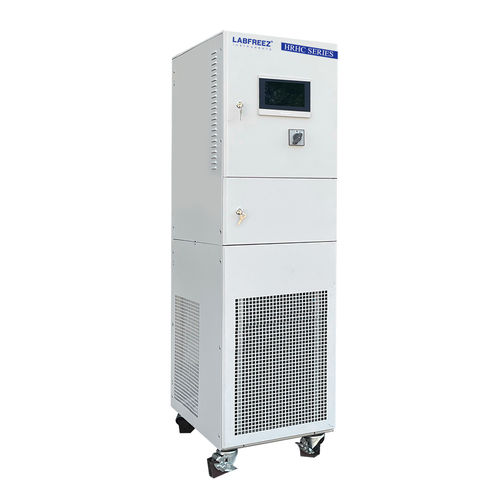

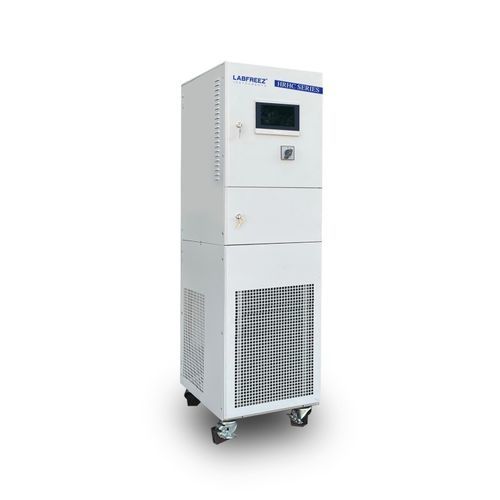

Termorregulador con pantalla táctil HRHC-AH series

con visualizador gráfico TFTde circulaciónde agua

Product description

• Sistema de control de temperatura por refrigeración y calentamiento diseñado para reactores y procesos de alta liberación de calor.
• Aplicable a reactores SUS y reactores de doble pared cuando la diferencia de temperatura supera los 150°C.
• Permite enfriamiento rápido tras reacciones a alta temperatura y ciclos de calentamiento/enfriamiento rápidos para polimerización y procesos de flujo avanzado.

Typical application of refrigeration heating temperature control system

• Control termostático dinámico de calderines de reacción de alta presión y reactores de doble capa/vidrio (fuentes fría y caliente).
• Control de temperatura para reactores de microcanales, sistemas de control de pequeña escala, control de temperatura en alimentación de vapor y ensayos de envejecimiento a baja temperatura de materiales.
• Control combinado de fuentes fría/caliente en química; refrigeración/calefacción de equipos semiconductores; control de temperatura de cámaras de vacío.

Advantages and functions of temperature control system of refrigeration

• Amplio rango de temperatura (ejemplos de rangos disponibles: −80~190°C, −70~220°C, −88~170°C, −55~250°C, −30~300°C); rango típico del modelo −25°C~200°C.
• Control inteligente de alta precisión con retroalimentación PID y algoritmos dinámicos especializados; controlador PLC.
• Capacidad de refrigeración desde 0,5 hasta 1200 kW (según modelo) para asegurar estabilidad y repetibilidad en producción.
• Sistema de alarmas multifunción y protecciones de seguridad; intercambiador de placas y calentadores tubulares para aumentar las tasas de calentamiento/enfriamiento.
• Pantalla táctil TFT a color de 7 o 10 pulgadas con visualización gráfica de curvas de temperatura y exportación de datos a Excel.
• Bomba de accionamiento magnético para evitar fugas en el cierre; circulación completamente cerrada para extender la vida útil del fluido térmico y evitar niebla de aceite o vapor.
• Tecnología de enfriamiento de ultra‑alta temperatura capaz de enfriar directamente desde 300°C sin cambio de medio ni presurización en muchas configuraciones.

Design notes
El sistema emplea un diseño de tubería totalmente cerrado y intercambiadores de calor de placas de alta eficiencia para reducir el fluido de transferencia térmica necesario y mejorar la utilización térmica para cambios de temperatura rápidos. Un vaso de expansión aísla el medio circulante cerca de la temperatura ambiente para reducir la oxidación y la absorción de humedad, disminuyendo riesgos de volatilidad y degradación a lo largo del rango operativo.

Advantage

• Amplio rango de trabajo
• Alta estabilidad y reproducibilidad de procesos
• Control de temperatura inteligente y de alta precisión
• Tasas de calentamiento/enfriamiento optimizadas mediante intercambiadores de placas y calefacción en línea
• Alta potencia frigorífica
• Amplio rango térmico sin cambio de fluido
• Circulación cerrada que prolonga la vida del fluido térmico
• Dimensiones compactas
• Pantalla táctil TFT 7" / 10" a color
• Funciones completas de advertencia y seguridad
• Enfriamiento rápido desde altas temperaturas
• Bomba de accionamiento magnético para evitar fugas de la bomba de circulación

Application

• Sistemas de reactores / autoclaves
• Sistemas piloto y mini‑planta
• Escalado y desarrollo de procesos
• Reactores de doble pared
• Reactores de flujo avanzado / microcanales
• Sistemas de destilación
• Pruebas de materiales y química combinatoria
• Refrigeración/calefacción para la industria de semiconductores
• Control de temperatura de cámaras de vacío

Specifications (table)

• Modelo: HRHC-AH235W; HRHC-AH235; HRHC-AH255W; HRHC-AH255; HRHC-AH270W; HRHC-AH2A0W; HRHC-AH235 (ejemplos)
• Rango de temperatura (°C): −25°C~200°C
• Modo de control: Feedback PID + cálculo dinámico especial, controlador PLC
• Control de temperatura: Control orientado al proceso/material
• Editor de programas: 20 programas, hasta 45 pasos por programa
• Protocolo de comunicación: MODBUS RTU, interfaz RS485
• Retroalimentación de temperatura: Cuatro puntos — entrada/salida del medio, calentador y material en el reactor (sensores externos)
• Equipo frigorífico: temperatura del equipo regulable de forma independiente
• Precisión de temperatura: ±1°C (típica)
• Potencia de calentamiento (ejemplos): 3.5 kW; 5.5 kW; 7 kW; 10 kW
• Capacidad frigorífica (ejemplos): a 200°C: 3.5/5.5/7/10 kW; a 100°C: 3.5/5.5/7/10 kW; a 20°C: 3.5/5.5/7/10 kW; a −5°C: 3/4.5/6.6/8 kW; a −20°C: 1.8/2.8/3.8/4.6 kW
• Bomba de circulación (ejemplos): Max 35 L/min @2 bar; Max 50 L/min @2 bar; Max 75 L/min @2 bar; Max 110 L/min @2 bar
• Compresor: Copeland (especificado)
• Válvula de expansión: Danfoss (especificado)
• Evaporador: Intercambiador de placas KAORI
• Panel de operación: pantalla táctil color 7", registro de curvas de temperatura, exportación a Excel (opciones 7" / 10")
• Protecciones: Autodiagnóstico; protección por sobrecarga del congelador; interruptor de alta presión; relé de sobrecarga; protección térmica; protección por bajo nivel de fluido; protección por alta temperatura; protección por fallo de temperatura
• Circulación cerrada: circulación totalmente cerrada — sin niebla de aceite a alta temperatura, sin vapor de agua a baja temperatura; suministro automático de aceite a baja temperatura
• Refrigerante: R-404A
• Tamaño de conexión: DN20 / DN25 / DN32 (según modelo)
• Especificación agua enfriada (ejemplos): 800 L/H @1.5~4 bar; 1200 L/H @1.5~4 bar; 2000 L/H @1.5~4 bar; 2900 L/H @1.5~4 bar (según modelo)
• Dimensiones (mm ejemplos): water-cooled 500×680×1250; air-cooled 500×680×1450 o 650×700×1650 (según modelo)
• Peso (ejemplos): water-cooled 160 / 235 / 315 / 390 kg; air-cooled 195 / 265 / 355 / 425 kg (según modelo)
• Potencia (ejemplos): AC380V 50Hz 6 kW (max); AC380V 50Hz 8 kW (max); AC380V 50Hz 11 kW (max); AC380V 50Hz 14 kW (max)
• Material de carcasa: SUS 304
