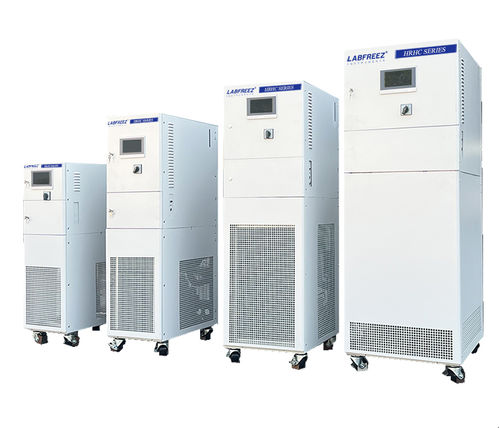

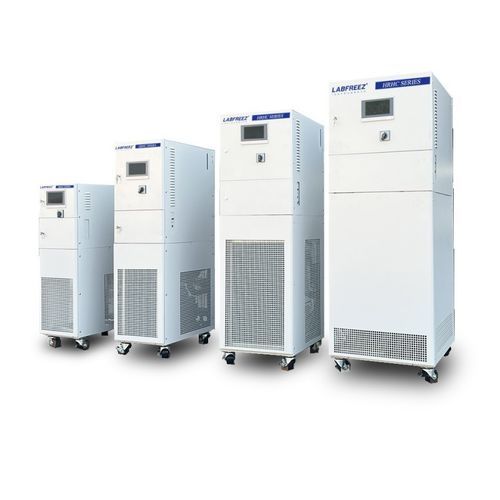

Termostato de circulación refrigerado HRHC series

de alta temperatura

Aplicación: Los circuladores herméticos de refrigeración y calefacción Serie HRHC están diseñados para el control de temperatura externo de reactores, autoclaves, plantas piloto, mini‑plantas, reactores de doble chaqueta, reactores de flujo, sistemas de destilación, ensayos de materiales, química combinatoria, procesos semiconductores y cámaras de vacío.

Ventajas y funciones clave

• Sistema de circulación hermético en circuito cerrado para mantener el fluido térmico limpio y prolongar su vida útil.
• Amplio rango de trabajo (variantess ejemplares: desde -100°C hasta +350°C según modelo y fluido).
• Control PID en doble bucle con feed‑forward para gestión precisa de temperatura de material y chaqueta.
• Alta estabilidad y reproducibilidad del proceso.
• Intercambiador de placas y circuito de calentamiento dedicados para respuesta rápida de calentamiento/enfriamiento.
• Potencias de refrigeración de 0,5 kW a 500 kW (dependiendo del modelo).
• Pantallas táctiles TFT opcionales de 4", 7" o 10" con visualización gráfica y exportación.
• Alarmas y protecciones completas.

Diseño estructural

• Bucle de circulación líquida totalmente cerrado con vaso de expansión para reducir el consumo y la volatilización del fluido térmico.
• El intercambiador de placas permite cambios de temperatura rápidos sin aumento de presión.
• Ejemplos de rangos de control continuos: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (según variante).

Funciones de visualización

• Visualización de todas las temperaturas de proceso y curvas con zoom/exportación.
• Nivel del vaso de expansión e indicadores de estado del compresor/calefactor/bomba.
• Modo de control de temperatura y selección de material/fluido térmico.
• Límites superiores/inferiores, ajuste delta chaqueta‑material y alarmas por bajo/vacío de fluido.
• Configuración de compresor manual/automático y gestión de recetas/programas.

Principio de control de proceso

• Control en doble bucle: PID maestro para el material y PID esclavo para la chaqueta/circulación con compensación feed‑forward para reducir retardo y sobrepaso.

Alta repetibilidad

• El diseño del sistema y la estrategia de control aseguran alta repetibilidad de medida y reproducibilidad de procesos para escalado y producción rutinaria.

Bomba de recirculación

• Bombas magnéticas resistentes a altas temperaturas o bombas shield‑driven sin fugas disponibles para operación en amplio rango térmico, con bajo ruido y menor riesgo de fugas.

Válvula de expansión electrónica

• Control dinámico de amplio rango con válvula de expansión electrónica (p. ej. Emerson) de regulación por pasos para mejorar la precisión en el control del refrigerante.

Software de configuración (opcional)

• Conexión a PC para captura de pantalla, registro de curvas y gestión de recetas.
• Comunicación remota hasta 200 m; ajuste fácil de consigna y registro de alarmas.

Protecciones de seguridad

• Protecciones múltiples: detección de secuencia de fases, protección contra fugas, protecciones alta/baja tensión del frigorífico, sobrecarga de bomba/compresor, nivel alto/bajo de fluido, dos protecciones independientes contra sobretemperatura, protección de agua y cierre de línea de circulación; alarmas en pantalla táctil.

Tubería de conexión (artículo / rango temp. / puerto de interfaz):
Manguera de caucho fluorada - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Tubo aislado metálico - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Interfaz de datos y software (estándar):

• Entradas de sensor de temperatura PT100.
• Exportación de datos por USB.
• Interfaz RS485 (MODBUS RTU) y salidas de contacto de alarma.

Medio de transferencia térmica

• La elección de un medio térmico estable es crítica. El medio LABFREEZ está disponible en envases de 10L, 25L, 30L y 200L.

Opcional

• Entradas 4–20 mA para medida y consigna.
• Interfaces Ethernet o RS232 (MODBUS) y software para PC.
• Armario de control externo con pantalla táctil.

Especificaciones comunes

• Control: PID feed‑forward con PLC.
• Programas: 20 grupos × 45 segmentos.
• Sensores: PT100 para medio de circulación y material (3 puntos); 4–20 mA opcional.
• Panel: pantalla táctil color TFT (4", 7", 10") con visualización y registro de curvas.
• Potencia frigorífica: 0,5–500 kW (según modelo).
• Intercambiador: intercambiador de placas.
• Bomba: magnética o shield‑driven sin fugas.
• Seguridad: autodiagnóstico, protecciones contra sobrecarga y térmicas, contacto de alta presión.

Especificaciones

• Marca: Labfreez Instruments
• Modelo / Serie: HRHC Series
• Temperatura de servicio (ejemplos): hasta -100°C a +250°C (dependiente de la variante)
• Control: doble bucle PID (feed‑forward), PLC, programas de receta
• Interfaces: PT100, exportación USB, RS485 (MODBUS); Ethernet/RS232/4–20 mA opcional
• Pantalla: TFT táctil color (4", 7", 10")
• Bomba de recirculación: magnética o shield‑driven sin fugas
• Potencia de refrigeración: 0,5–500 kW (según modelo)
