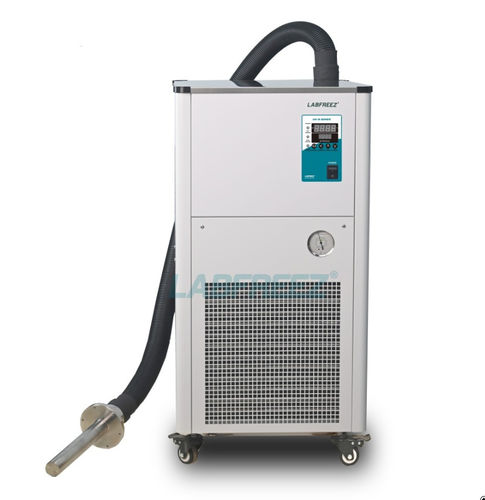

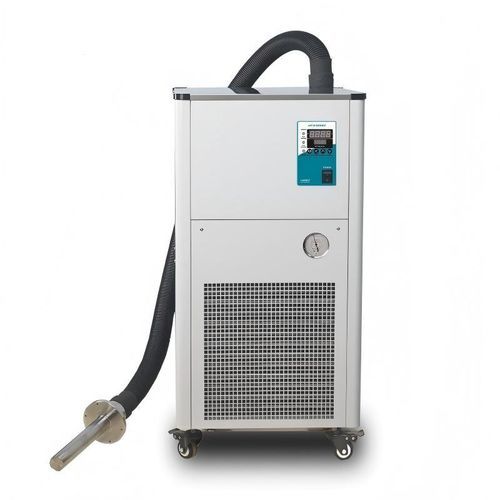

Criorrefrigerador monoetapa UIC-P series

con brida

Descripción breve

• Opciones de refrigeración -80°C, -100°C, -120°C, -135°C con refrigerante mixto
• Coil de sonda de inmersión personalizable en tamaño; material: acero inoxidable o recubrimiento PTFE
• Equipado con compresor de marca reconocida
• Diseñado para capturar vapores a base de agua o disolventes orgánicos
• Apto para recubrimiento al vacío Parylene y aplicaciones de trampas de vacío
• Aplicable al enfriamiento de trampas de alto vacío y baños criogénicos

Resumen
La serie UIC-P utiliza refrigeración por compresión monocapa y un refrigerante mixto eficiente para ofrecer rendimiento de enfriamiento a muy baja temperatura. La sonda se conecta a la unidad frigorífica mediante una manguera flexible y ligera. Usos típicos incluyen recubrimiento Parylene al vacío, captura de condensados de gas, baños criogénicos e integración con trampas frías o tanques líquidos para experimentos a muy baja temperatura. El sistema puede alcanzar temperaturas de aproximadamente -145°C según modelo y configuración. El evaporador en espiral (sonda de enfriamiento) puede personalizarse en dimensiones para satisfacer requisitos específicos.

Características principales

• Temperatura mínima alcanzable hasta aprox. -145°C (dependiendo del modelo)
• Diseño compacto para una instalación sencilla
• Enfriamiento rápido apto para operaciones continuas a temperaturas ultrabajas
• Alta velocidad de captura de vapor de agua que reduce el reflujo de aceite y gas
• Elimina la necesidad de nitrógeno líquido, reduciendo costes y riesgos de manipulación

Ámbito de aplicación

• Reemplazo del nitrógeno líquido en trampas frías y detección de fugas con espectrómetro de masas de helio
• Deflector criogénico para bombas mecánicas con brida
• Enfriamiento ultrabajo de gases de bajo caudal
• Condensación y captura de vapor de agua, aceite y gases en espacios confinados
• Enfoque en frío y desorción térmica en cromatografía de gases
• Procesado de recubrimiento Parylene al vacío
• Enfriamiento de trampas en sistemas de alto vacío

Especificaciones (tabla)
Modelo | Temp. máx. | Capacidad de enfriamiento @-100°C | Diámetro de bobina (mm) | Longitud de bobina (mm) | Longitud de manguera (mm) | Potencia total (W) | Alimentación (V/Hz) | Peso (kg) | Dimensiones (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Especificaciones técnicas

• Nombre de la serie: UIC-P Series (sonda de enfriamiento por inmersión ultrabaja temperatura)
• Temperatura mínima alcanzable: hasta aprox. -145°C (según modelo y configuración)
• Modelos disponibles y datos clave: UIC-80P (máx -80°C, 20 W @ -100°C), UIC-100P (máx -100°C, 150 W @ -100°C), UIC-120P (máx -120°C, 100 W @ -100°C), UIC-135P (máx -135°C, 50 W @ -100°C)
• Sonda / bobina de enfriamiento: varios diámetros y longitudes; diámetro y longitud personalizables
• Longitud de conexión de manguera: estándar 1400 mm (adaptable)
• Alimentación: 220 V / 50 Hz (estándar); potencia eléctrica total según modelo
• Casos de uso típicos: reemplazo de LN2 en trampas frías, recubrimiento al vacío (Parylene), captura criogénica, enfoque frío en cromatografía
