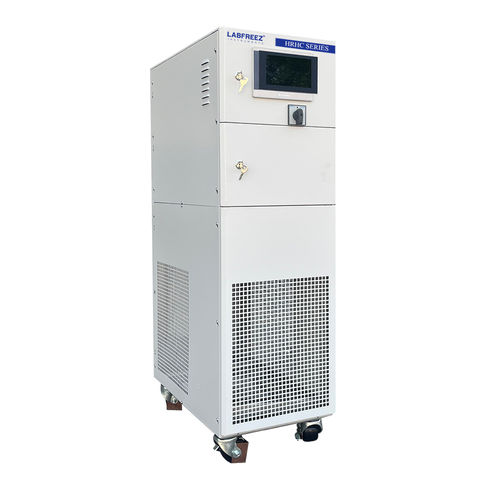

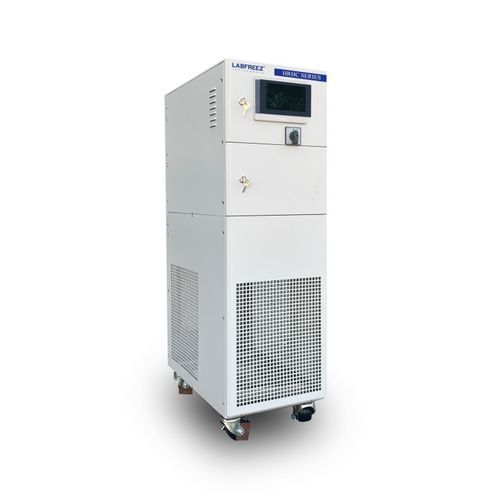

Termostato de circulación refrigerado HRHC series

de alta temperatura

Descripción
La serie HRHC -45°C ~ +180°C de Labfreez Instruments son circuladores frigoríficos-calefactores para control dinámico de temperatura, diseñados para calentamiento, enfriamiento y recirculación precisos. Apto para reactores, autoclaves, plantas piloto, operaciones de escalado, reactores de doble camisa, reactores de flujo avanzado, sistemas de destilación, ensayos de materiales, química combinatoria, procesos semiconductores y cámaras de vacío.

Aplicación del termostato
Las unidades HRHC (circuladores frigoríficos y calefactores herméticos) se conectan a sistemas de reactores, autoclaves, instalaciones piloto y mini-plantas para proporcionar control de la temperatura de chaqueta o material y recirculación continua.

Ventajas y funciones del termostato

• Sistema de circulación hermético para alta precisión térmica y mayor vida del fluido caloportador.
• Amplios rangos de temperatura de trabajo según modelos; control continuo sin cambios frecuentes de fluido.
• Control PID inteligente con feed-forward para seguimiento estable de consigna.
• Alta estabilidad y reproducibilidad de proceso.
• Intercambiador de placas y circuito de calentamiento optimizado para mejores tasas de transferencia térmica.
• Potencia frigorífica escalable por modelo (típ. 0,5 kW hasta 500 kW según configuración).
• Pantallas TFT táctiles opcionales (4", 7", 10") con visualización gráfica.
• Alarmas y funciones de seguridad integrales.
• Capacidad de enfriamiento rápido desde altas temperaturas.
• Software de control remoto opcional con comunicación hasta 200 m.
• Diseño compacto para laboratorio y plantas piloto.

Diseño estructural del termostato
Tuberías completamente cerradas con intercambiador de calor de placas de alta eficiencia que minimizan el fluido caloportador necesario y permiten cambios rápidos de temperatura. El vaso de expansión está limitado a 60°C.

• Sólo el fluido del vaso de expansión contacta con el aire (vaso ≤60°C), reduciendo riesgo de oxidación/volatilización.
• No hay volatilización del fluido caloportador a temperaturas altas dentro de los rangos operativos.
• No es necesario cambiar el fluido para control continuo en rangos muy amplios (ej.: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C) sin aumento de presión.

Funciones de visualización del termostato

• Visualización de todas las temperaturas de control del proceso.
• Nivel de líquido en el vaso de expansión.
• Estado del sistema frigorífico.
• Estado del calentador.
• Estado de la bomba de circulación.
• Selección modo control de temperatura (material vs. fluido).
• Límites superior/inferior ajustables y diferencial chaqueta/material.
• Alarma por bajo nivel de líquido.
• Selección compresor manual/automático.
• Visualización de curva de temperatura con zoom y exportación.
• Configuración y visualización de recetas/programas; notas de alarma.

Principio de control del proceso
Arquitectura de doble lazo PID (maestro y subordinado) con feed-forward PV. La salida del lazo principal y la señal feed-forward componen la consigna del lazo subordinado, minimizando retardo y sobreimpulso para un control preciso de gradientes de temperatura.

Alta repetibilidad del control
El control PID de alta precisión y el diseño en lazo cerrado ofrecen resultados estables y reproducibles para validación de procesos y escalado.

Bomba de circulación
Bombas de accionamiento magnético resistentes a altas temperaturas o bombas shield-driven sin fugas que reducen el riesgo de pérdida, con bajo ruido y caudales elevados (según modelo hasta ~20 L/min, presiones hasta ~2 bar).

Válvula de expansión electrónica
Uso de válvulas de expansión electrónicas (p. ej. Emerson) con paso preciso (0–750 pasos/min) para dosificación exacta del refrigerante y mayor precisión de control.

Software de configuración (Opcional)

• Comunicación hasta 200 m.
• Ajuste remoto de consigna y parámetros.
• Pantalla de control en tiempo real y registro/exportación de curvas de temperatura.
• Selección de programas y registro de alarmas.

Protecciones de seguridad
Múltiples funciones de seguridad y autodiagnóstico: protección secuencia de fase, protección anti-fugas, protección frigorífica alta/baja presión/tensión, protección por sobrecarga de bomba/compresor, alarmas de nivel alto/bajo, dos protecciones independientes contra sobretemperatura, protección por cierre de línea de circulación y otras protecciones térmicas/sobrecarga.

Tuberías de conexión (ítems)

• Manguera de caucho fluorada | -30~200°C | Φ12×16, Φ16×22, Φ20×26
• Tubo metálico aislado | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interfaz de datos y software (estándar)

• Entradas: sensor(es) de temperatura PT100.
• Exportación de datos por USB.
• RS485 (MODBUS RTU).
• Salida de contacto de alarma.

Fluido caloportador
La selección del fluido es crítica. Labfreez Instruments suministra fluidos en envases de 10 L, 25 L, 30 L y 200 L; seleccionar según temperatura de trabajo y requisitos del sistema.

Opciones del termostato

• Entrada de medida 4–20 mA.
• Entrada de consigna 4–20 mA.
• Interfaz Ethernet.
• Interfaz RS232 (MODBUS).
• Software para PC (requiere Ethernet).
• Carcasa de control externa con pantalla táctil.

Especificaciones comunes

• Modo de control: PID con feed-forward, control PLC.
• Control de temperatura: control independiente de temperaturas de material y líquido de circulación.
• Memoria de programas: 20 programas, 45 segmentos por programa.
• Comunicación: MODBUS RTU via RS485.
• Sensores: PT100 para medio de circulación y materia prima (3 puntos); opción 4–20 mA.
• Panel de control: pantalla táctil color 7" (visualización y registro de curvas).
• Seguridad: autodiagnóstico, protecciones por sobrecarga y térmicas, presostato de alta presión, relés de sobrecarga.
• Sistema cerrado: totalmente cerrado; sin niebla de aceite a alta temperatura; mínima absorción de humedad a baja temperatura; estabilidad de presión en amplios rangos; reabastecimiento automático de fluido.

Especificaciones (extracto de modelos)

• Modelo: HRHC-320 | Rango: -30°C~180°C | Precisión: ±1°C | Potencia de calentamiento: 2 kW | Capacidad de refrigeración (ej.): 1.5 kW (180°C / 50°C / 0°C)
• Modelo: HRHC-420W | Rango: -45°C~180°C | Precisión: ±1°C | Potencia de calentamiento: 2 kW | Capacidad de refrigeración (ej.): 1.8 kW (180°C / 50°C / 0°C)
• Modelo: HRHC-430W | Rango: -45°C~180°C | Precisión: ±1°C | Potencia de calentamiento: 3 kW | Capacidad de refrigeración (ej.): 3 kW (180°C / 50°C / 0°C)
• Bomba de circulación (ej.): Max 10–20 L/min, 0.8–2 BAR ; Compresores: Embraco o según modelo ; Válvula de expansión: Danfoss ; Refrigerante (ej.): R-404A.
• Conexión: DN15 o M24×1.5 ; Tipos refrigerados por agua W: caudales ejemplo 450–550 L/H a 20°C.

Aplicación típica
Control de temperatura para reactores de vidrio, instalaciones multi-reactor, plantas piloto de laboratorio, recipientes de reacción y otros procesos que requieren control preciso de calentamiento/enfriamiento y recirculación.

Características técnicas / especificaciones

• Marca: Labfreez Instruments
• Nombre de la serie: HRHC series
• Temperatura de trabajo (ej.): desde -45°C hasta +180°C (según modelo)
• Precisión de temperatura: ±1°C (típico)
• Potencia de calentamiento: 2–3 kW típico (según modelo)
• Capacidad de refrigeración: varía según modelo y punto de temperatura (ver tabla)
• Bomba: accionamiento magnético o shield-driven, hasta ~20 L/min (según modelo)
• Compresor: Embraco o según modelo
• Válvula de expansión: Danfoss electrónica
• Interfaces: PT100, USB, RS485 (MODBUS), contacto de alarma; opciones Ethernet/RS232/4–20 mA
• Control: PID feed-forward con PLC; soporte de recetas/programas (20 programas, 45 segmentos)
• Seguridad: alarmas y protecciones multinivel (sobrecalentamiento, bajo nivel, protecciones compresor/bomba)
• Carcasa: acero inoxidable SUS304
