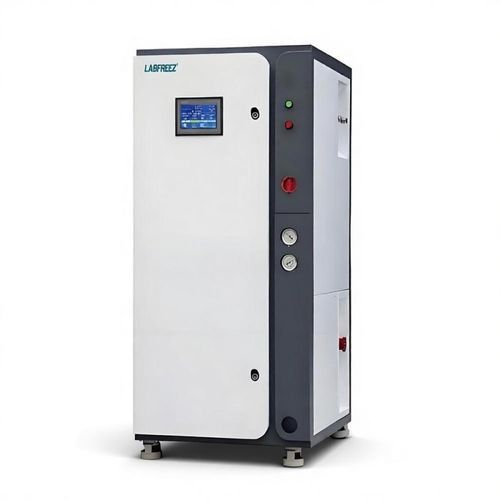

Trampa de frío LFZ-CPC series

Resumen del producto
La serie LFZ-CPC es un sistema criogénico para vapor de agua que condensa y captura vapores volátiles sobre una superficie criogénica. Se utiliza principalmente para atrapar vapor de agua en cámaras de vacío y acelerar la puesta a vacío manteniendo un ambiente limpio.

Principio de funcionamiento
Una bobina criogénica o placa fría se enfría por debajo de -100°C dentro de la cámara de vacío. Las moléculas volátiles se condensan en la superficie criogénica, reduciendo rápidamente la carga de gas residual y acortando el tiempo de bombeo para mejorar el rendimiento y la calidad superficial.

Diseño y tecnología
Los modelos LFZ-CPC emplean refrigeración en cascada con compresor único y refrigerante mixto. El diseño se centra en la refrigeración rápida, operación a baja temperatura, facilidad de mantenimiento y control integrado mediante PLC y HMI.

Función principal
Captura rápida de vapor de agua y otros vapores condensables en procesos al vacío para mejorar la calidad del recubrimiento y aumentar la producción.

Características

• Captura rápida de vapor de agua y vapores de aceite; reduce el tiempo de vacío en 60–90 %.
• Mejora la uniformidad del recubrimiento y evita el retorno de aceite a la cámara.
• Enfriamiento rápido: alcanza -100°C en ~3 minutos; temperaturas mínimas hasta -150°C según el modelo.
• Desescarche por aire caliente rápido: desescarche típico ≤4 minutos y recuperación rápida de la temperatura.
• Refrigeración optimizada para un rápido re-enfriamiento (~3 minutos).
• HMI color junto con PLC; registro histórico de datos y opción multilingüe.
• Compresor de marca internacional y refrigerante mixto respetuoso con el medio ambiente.
• Interfaces estandarizadas; salidas configurables de una o dos canales con visualización y registro de temperaturas de entrada/salida.
• Supervisión y registro de temperaturas internas, de refrigeración por agua, de escape y presión de escape.
• Ajuste libre de la temperatura de desescarche con notificación automática tras el mismo.
• Alarmas por sobretemperatura/sobrepresión del compresor y fallos en la refrigeración por agua.
• Bloque de válvulas frontal para simplificar la operación y la gestión de condensados.
• Control local/remoto e interfaz RS485 para conexión a equipo anfitrión.

Protecciones de seguridad

• Protección por alta presión de escape.
• Protección por alta temperatura de escape.
• Protección por sobretemperatura del condensador.
• Protección contra sobrecarga y sobrecalentamiento del sistema frigorífico.
• Protección por secuencia de fases de alimentación anormal.

Ventajas

• Refrigeración: tecnología de cascada optimizada para rendimiento eficiente a baja temperatura e integración de desescarche.
• Control: PLC + HMI con autochequeo, supervisión, registro, control remoto/local y funciones de alarma.
• Registro de datos: monitorización multi-canal de temperatura y presión con consulta histórica.
• Bloque de válvulas frontal: mayor seguridad y gestión de condensados para mantener el rendimiento.

Tabla de especificaciones
Model | LFZ-CPC200 | LFZ-CPC500 | LFZ-CPC1200 | LFZ-CPC1800 | LFZ-CPC3500 | LFZ-CPC4200 | LFZ-CPC1200LT
Rango temp. | -90 ~ -135°C | -90 ~ -135°C | -90 ~ -135°C | -100 ~ -145°C | -100 ~ -145°C | -100 ~ -145°C | -120 ~ -165°C
Capacidad frigorífica @ -100°C (W) | 200 | 500 | 1200 | 1800 | 3500 | 4200 | 420
Tasa de trampa de vapor (L/sec) | 12000 | 52000 | 74000 | 104000 | 250000 | 298000 | 37250
Vacío último (torr) | 2×10^-9 | 2×10^-9 | 2×10^-9 | 2×10^-9 | 1.5×10^-8 | 1.5×10^-8 | 4×10^-12
Área bobina (m2) | 0.1 | 0.3 | 0.5 | 1.0 | 2.0 | 2.5 | 0.25
Diámetro bobina (mm) | Φ8 | Φ10 | Φ12 | Φ16 | Φ16 | Φ16 | Φ10
Longitud bobina (m) | 4 | 10 | 12 | 15 | 40 | 50 | 8
Tiempo precooling (min) | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 40 | ≤ 40 | ≤ 40
Tiempo de desescarche (min) | N/A | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4
Tipo de enfriamiento | Aire | Aire | Agua | Agua | Agua | Agua | Agua
Conexión agua de enfriamiento | N/A | N/A | 1/2" | 1/2" | 3/4" | 3/4" | 1/2"
Tensión | 220/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50
Potencia (kW) | 1.2 | 4.5 | 6.5 | 8.5 | 11.6 | 14.2 | 11.2
Dimensiones (mm) | 500×520×980 | 600×620×1250 | 750×900×1650 | 750×900×1660 | 920×800×1860 | 750×940×1755 | 750×900×1750

Especificaciones técnicas

• Serie / modelos: LFZ-CPC200, 500, 1200, 1800, 3500, 4200, 1200LT.
• Temperatura de operación: rangos típicos de -90°C a -165°C según el modelo; algunos modelos alcanzan aproximadamente -150°C.
• Capacidad de enfriamiento: de 200 W a 4200 W (ej. a -100°C).
• Capacidad de captura de vapor: ~12 000 L/s hasta ~298 000 L/s según modelo.
• Vacío último: hasta ~2×10^-9 torr (dependiente del modelo).
• Configuración de bobina: áreas, diámetros y longitudes variadas para condensación rápida.
• Desescarche: desescarche por aire caliente con recuperación rápida (≤4 min en la mayoría de modelos).
• Enfriamiento: variantes aire o agua disponibles.
• Control y comunicaciones: PLC + HMI táctil a color, registro de datos, interfaz RS485, funcionamiento local/remoto.
• Protecciones: alarmas múltiples para presión, temperatura, sobrecarga del compresor, fallos del enfriamiento por agua y anomalías de fases eléctricas.
